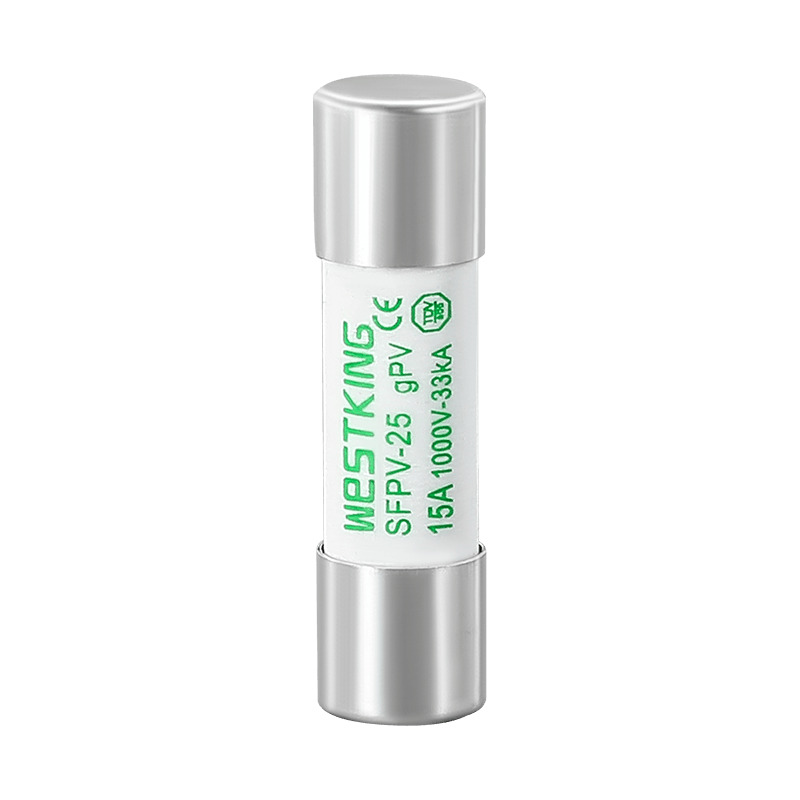

1000Vdc 10x38mm GPV PV Fuse Link

Dikembangake khusus kanggo nglindhungi sistem fotovoltaik, Model Westking SFPV-251000Vdc 10x38mm GPV PV Fuse Linkyaiku seri sekring PV sing dirancang kanggo njamin keamanan aplikasi fotovoltaik. Konstruksi majeng menehi resistensi sing luar biasa kanggo suhu lan siklus saiki, nyumbang kanggo umur lengkap sistem kasebut. Kanthi rating 1000VDC, Model SFPV-25 nduweni kapasitas putus minimal 1,35 kaping sekring nilai saiki. Iki mbisakake gangguan sirkuit aman sanajan ing kahanan saiki fault kurang khas kui dening susunan PV. Nglindhungi sistem PV mati-grid utawa kothak-disambungake saka bentet lemah sing ora dikarepke lan line fault karo Westking kang Protection sekring line.

1000Vdc 10x38mm GPV PV Fuse Linkdata teknis

• Yen suhu sekitar luwih dhuwur tinimbang 25 ° C, waca grafik koefisien koreksi suhu sekring WESTKING lan manual pangguna.

1000Vdc 10x38mm GPV PV Fuse LinkStandar

IEC/EN 60269-1 Link sekring - Keperluan umum

IEC/EN 60269-6 Link sekring kanggo sistem fotovoltaik solar

Link sekring fotovoltaik UL248-19

RoHS Compliant

1000Vdc 10x38mm GPV PV Fuse LinkFITUR UTAMA / KAluwihan

Kapasitas interrupting arus gangguan sing sithik banget

Konstruksi sing kuat kanggo ndawakake umur sistem

Tahan kanggo siklus suhu

Kinerja sing dipercaya dijamin ing suhu sing ekstrem

1000Vdc 10x38mm GPV PV Fuse LinkAPLIKASI

Proteksi kanggo modul PV in-line

Cocog kanggo aplikasi kothak combiner

Ditrapake kanggo kabeh sistem photovoltaic

Nyedhiyakake pangayoman ing tingkat string / array sistem PV

Kompatibel karo inverter lan pengontrol pangisian daya baterei

Sertifikasi

TUV CE

is09001 iatf16949

asale

Cina

ciri t-I

Ukuran (mm)

Basis FUSE sing kompatibel

grafik koefisien koreksi suhu

katrangan:

1.Sekring beroperasi kanthi normal ing kisaran suhu -5 ° C nganti 40 ° C, lan ora ana koreksi tambahan sing dibutuhake.

2. Kondisi panggunaan sing diidini yaiku -40 ° C nganti 85 ° C.

3. Ing sawetara kahanan panggunaan sing diidini, deleng tabel iki.

manual pangguna

Manual iki ditujokake kanggo link sekring gPV 1000Vdc 10x38mm lan wadhah sekring, sing dirancang kanggo tujuan proteksi pembangkit tenaga surya fotovoltaik.

1. Kahanan Kerja

1.1 Suhu Udara Sekitar

Kondisi panggunaan normal: Suhu udara sekitar ora ngluwihi 40°C; suhu udara sekitar rata-rata sajrone 24 jam ora ngluwihi 35 ° C, kanthi nilai rata-rata sing luwih murah diukur ing taun; suhu udara sekitar minimal ora kurang saka -5 ° C. Kahanan panggunaan sing diidini: -40 ° C nganti 85 ° C.

1.2 Dhuwur

Kondisi panggunaan normal: Ketinggian instalasi ora ngluwihi 2000m. Kahanan panggunaan sing diidini: 2000m nganti 4500m. Koreksi parameter altitude: Ketinggian sing luwih dhuwur utamane nyebabake degradasi insulasi, kondisi boros panas sing kurang, lan owah-owahan tekanan udara.

a) Kanggo saben munggah 100 meter ing dhuwur, munggah suhu sekring mundhak dening 0.1k - 0.5k.

b) Kanggo saben kenaikan 100 meter ing dhuwur, rata-rata suhu sekitar mudhun kira-kira 0,5k.

c) Umumé, sekring digunakake ing lingkungan mbukak bisa nglirwakake impact saka dhuwur ing saiki dirating, lan isih milih kondisi standar.

d) Sekring digunakake ing lingkungan terlampir, yen suhu udhara lingkungan pager utawa suhu internal ora Ngartekno suda karo dhuwur, lan isih bisa tekan liwat 40 ° C, kudu ngurangi saiki dirating. Kanggo saben kenaikan 1000 meter ing dhuwur, arus sing dirating suda 2% - 5%.

1.3 Kahanan Atmosfer

Kondisi panggunaan normal: Udhara resik, kanthi kelembapan relatif ora luwih saka 50% ing suhu udhara sekitar 40°C; asor relatif sing luwih dhuwur diijini ing suhu sing luwih murah; ing kahanan kasebut, kondensasi moderat bisa kedadeyan sok-sok amarga owah-owahan suhu. Kondisi panggunaan normal: Ora ana kondensasi sing signifikan, kanthi kelembapan relatif nganti 95%.

2. Kahanan Instalasi

Sekring kudu dipasang kanthi horisontal utawa vertikal, kanthi instalasi tartamtu gumantung saka kahanan sing nyata. Reresik listrik kudu ora kurang saka 8mm, lan jarak creepage ora kurang saka 10mm. Kategori instalasi PV Fuse yaiku Kelas III. Kondisi instalasi kaya ing ngisor iki:

a) Ing panggonan sing ora ana getaran lan kejut sing signifikan.

b) Ing medium tanpa bebaya bledosan lan ora ngemot gas utawa bledug sing bisa ngrusak logam utawa ngrusak insulasi (kalebu bledug konduktif).

c) Ing papan sing ora ana udan utawa salju.

3. Cara Instalasi:

a) instalasi rel standar TH35;

b) Spesifikasi sekrup: M5;

c) Disaranake torsi instalasi: 2,0 N · m;

d) Toleransi torsi: ± 3%.

4.Packing lan Storage

Packaging: PV Fuses saka WESTKING teka ing kothak njero kertas corrugated lan karton njaba, karo label safety kanggo udan, Kelembapan resistance, lan fragility.

Panyimpenan: Suhu: -40 ° C nganti 40 ° C; Kelembapan relatif ora ngluwihi 70% ing 40 ° C, 80% ing 30 ° C, lan 90% ing ngisor 20 ° C; Kelembapan-bukti, supaya kontak karo banyu Cairan lan deformasi amarga panyerepan Kelembapan; tahan geni.

5. Gunakake lan Maintenance

Sekring PV kudu di resiki lan dijaga kanthi rutin dening personel profesional, mriksa kondisi pengikat supaya bisa digunakake kanthi aman. Nalika link PV Fuse nyawiji, dianjurake kanggo ngganti karo PV Fuse saka WESTKING. Nalika ngganti unsur sekring, copot bledug lan rereged liyane saka wadhah PV Fuse

Waca manual iki kanthi teliti, amarga bakal mbantu sampeyan nggunakake sekring kanthi bener. WESTKING New Energy Technology Co., Ltd. ora mung nyedhiyakake sekring berkualitas tinggi kanggo para pelanggan nanging uga nawakake layanan teknis sing komprehensif kanggo mbantu pangguna ngrampungake masalah keamanan listrik. Minangka perusahaan pisanan ing China kanggo riset lan Pabrik sekring DC, WESTKING tetep setya nyedhiyakake produk sekring unggul kanggo lapangan listrik energi anyar.
