Produk > Solar PV Fuse-link lan Fuse Holder > Tautan Sekering PV Solar 1000VDC > 10x38mm 1000VDC PV Fuse Holder

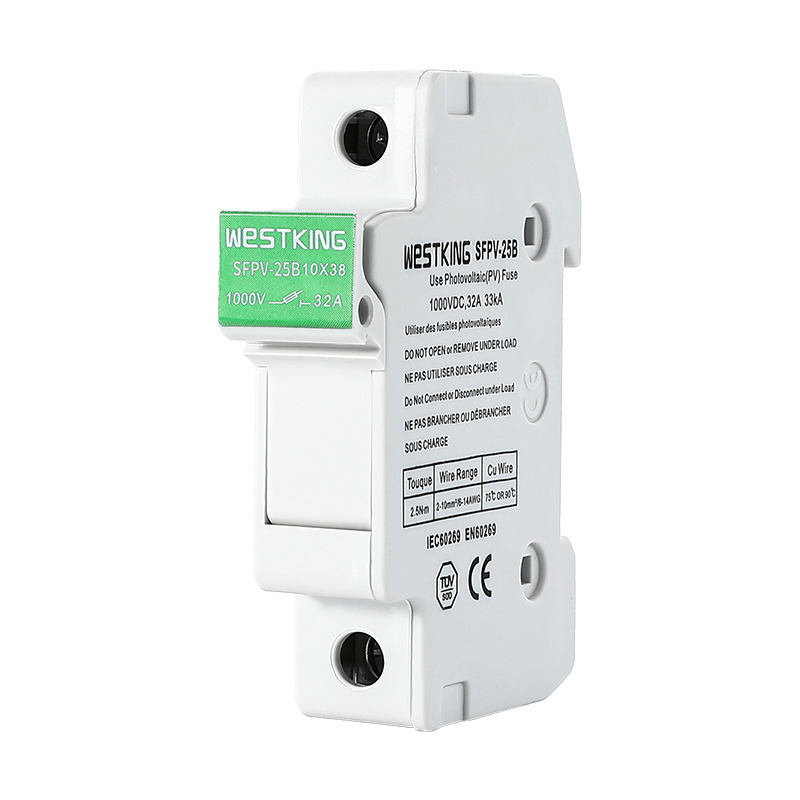

10x38mm 1000VDC PV Fuse Holder
Ngenalke inovasi paling anyar Westking: seri wadhah sekring kabehdirancang kanggo pangayoman sistem photovoltaic. Direkayasa kanthi presisi, seri wadhah sekring fotovoltaik 10X38mm digawe kanthi tujuan kanggo njaga sistem fotovoltaik. Nduweni desain modular, sing duwe sekring iki prioritas safety lan ramah pangguna, nyukupi standar IEC lan UL sing ketat nalika menehi rating perlindungan IP20. Sing mbedakake yaiku fungsi panggantos sekring sing intuisi, mung mbutuhake tunyuk sing lembut kanggo pangopènan sing gampang.
Kirim Pitakonan
Deskripsi Produk
Westking ngluncurake wadhah sekring sing inovatif lan lengkapproduk. Seri wadhah sekring fotovoltaik 10X38mm dirancang khusus kanggo nglindhungi sistem fotovoltaik. Nampilake desain modular, wadhah sekring iki aman lan gampang digunakake, tundhuk karo standar IEC lan UL, menehi rating perlindungan IP20, lan kalebu fungsi panggantos sekring (mung mbutuhake tunyuk cahya). Seri wadhah sekring PV 10X38mm kasedhiya nganggo utawa tanpa indikator putus sekring visual, lan bisa dipilih kanthi desain kutub siji. Digawe saka bahan termoplastik sing angel lan awet, seri produk Westking njamin stabilitas lan daya tahan.
Rekomendasi khusus: Gunakake wadhah sekring PV 10X38mm Westking bebarengan karo sekring sing cocog kanggo menehi perlindungan lengkap kanggo sistem fotovoltaik sampeyan.
data teknis
| voltase Rated: | 1000Vdc utawa 1100Vdc |
| •Arus sing dirating: | 32A |
| Tingkat pangayoman: | IP20 |
| Ukuran produk: | Tautan sekering gPV 10x38mm |
| • Kapasitas pecah sing dirating: | 33 kA |
| • Suhu panyimpenan: | -40°C ... 90°C |
| • Suhu operasi: | -40°C ... 85°C |
| • Daya dissipation saka fuse-holder: | 0.37W |
| Rated voltase insulasi: | 6 kv |
Standar
IEC/EN 60269-1
IEC/EN 60269-2
UL4248-1 nduwèni sekring
UL4248-19 nduwèni sekring fotovoltaik
UL486E Wiring terminal
CSA C22.2 Nº 4248-1 Rakitan wadhah sekring
CSA 22.2 Nº 65 Konektor kabel
FITUR UTAMA / KAluwihan
Desain kompak ngirit ruang
Konstruksi modular kanggo keluwesan
Instalasi rel TH35 DIN kanggo integrasi sing gampang
Tingkat perlindungan IP20
Desain aman driji

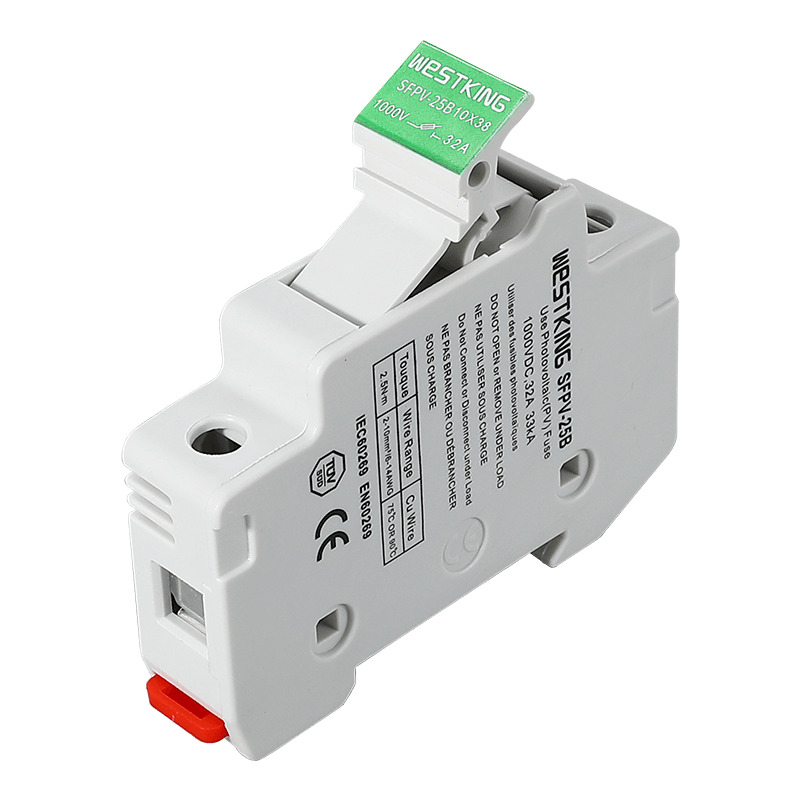

Akses sekring sing trep
Bisa dikunci tanpa aksesoris tambahan
Sealable ing posisi sing ditutup lan mbukak

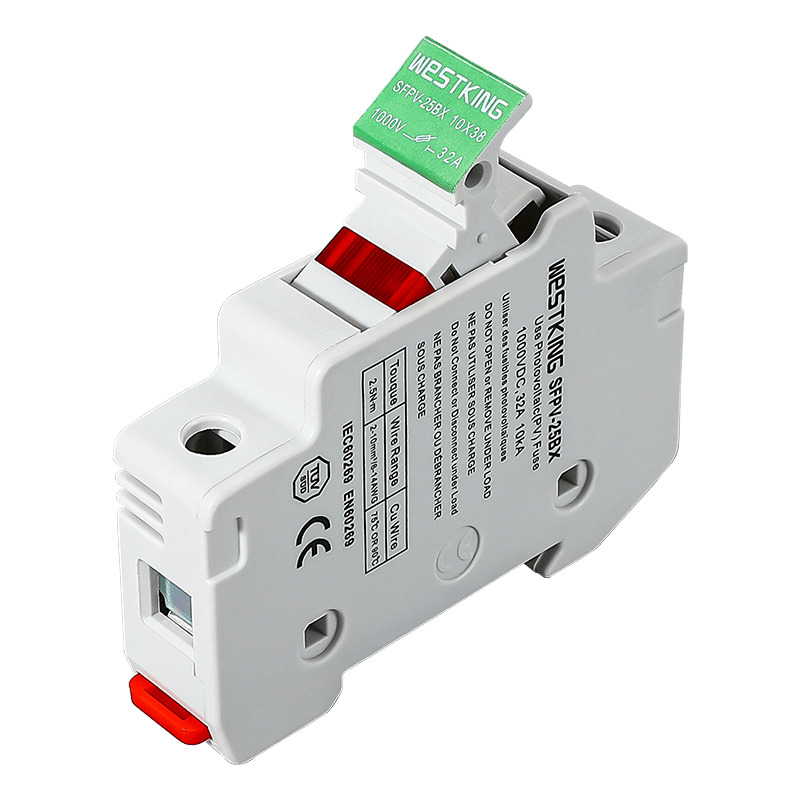

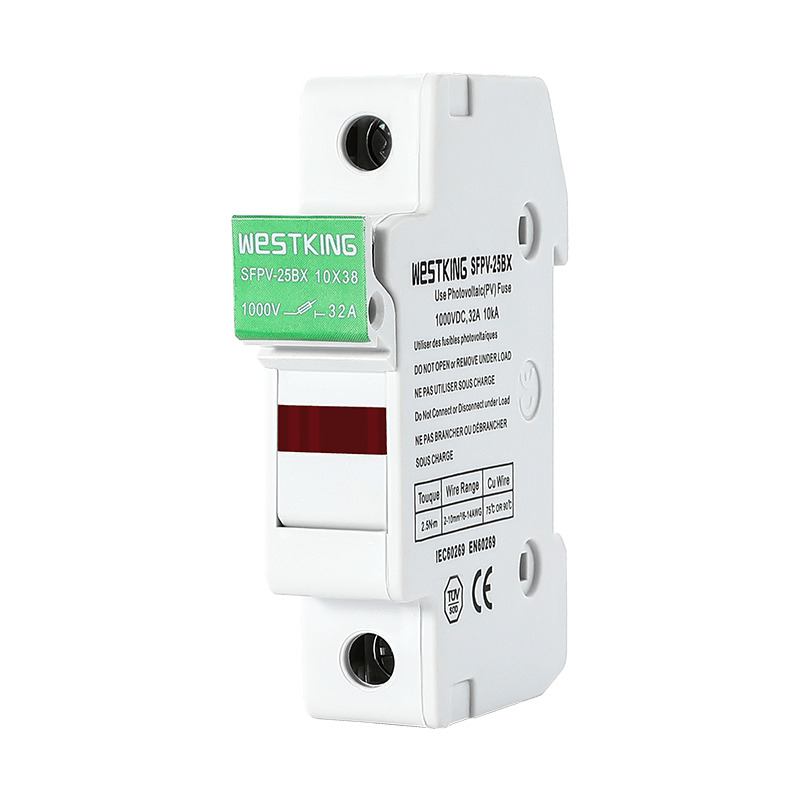

Indikator sekring visual opsional
Digawe saka bahan plastik PBT
Nggabungake bahan tahan api kanthi indeks flammability kabel glow-wire nganti 960
APLIKASI
Aplikasi fotovoltaik nganti 1100VDC
Proteksi ing tingkat string / array PV
Aplikasi inverter
Operasi kothak combiner
Sertifikasi
is09001 iatf16949
TUV CE
asale
Cina
KARAKTERISTIK LISTRIK
| jinis | indikator led | Timbangan net | packing |
| SFPV-25B-1P | NO | 60g | 12 pcs/kotak |
| SFPV-25B-2P | NO | 121g | 6 pcs/kotak |
| SFPV-25B-3P | NO | 182g | 4 pcs/kotak |
| SFPV-25B-4P | NO | 243g | 3 pcs/kotak |
| SFPV-25BX-1P | YA | 62g | 12 pcs/kotak |
| SFPV-25BX-2P | YA | 125g | 6 pcs/kotak |
| SFPV-25BX-3P | YA | 187g | 4 pcs/kotak |
| SFPV-25BX-4P | YA | 249g | 3 pcs/kotak |
Ukuran (mm)
Basis FUSE sing kompatibel
WESTKING 10X38mm PV sekring wadhah wis ngluwihi 30 yuta Unit ing aplikasi pembangkit listrik photovoltaic ing China. Wiwit sekring fotovoltaik biasane digunakake ing njaba ruangan ing lingkungan sing atos kanthi beda suhu sing signifikan, ana syarat sing ketat kanggo milih bahan sekring fotovoltaik. Sajrone tahap riset lan pangembangan, WESTKING New Energy Technology Co., Ltd. nganakake tes lan validasi kahanan kerja simulasi ekstensif. Kanthi ngrujuk marang kahanan operasi nyata ing pasar lan nimbang faktor lingkungan, WESTKING pungkasane nggawe wadhah fotovoltaik sing bisa nahan kahanan pengujian lingkungan sing atos. Iki wis ngasilake tembung sing apik banget ing pasar Cina, kanthi evaluasi dhuwur saka pangguna kanggo produk kita ing akeh conto penawaran proyek transformasi teknis.
Ing ngisor iki ana tabel koefisien derating lingkungan kanggo lingkungan aplikasi wadhah sekring PV 10X38mm, bebarengan karo instruksi instalasi lan kabel. Waca kasebut kanthi teliti, amarga iku wigati kanggo nggunakake bener saka sekring photovoltaic lan bisa nyuda bentet nalika ndawakake umur layanan saka nduwèni sekring.
Babagan wiring
Torsi tightening maksimum: 2Nm
Kanggo kabel kaku utawa multistrand kanthi ukuran 1-16mm² (16-6AWG), WESTKING nyaranake nggunakake maksimum 2x6mm² PZ2 utawa 5.5x1mm flat screw driver (kanthi diameter maksimum 6mm).
WESTKING 10X38mm pv nduwèni sekring
Tabel koefisien derating
| Suhu sekitar | -40 ° iki 20 ℃ | 30 ℃ | 40 ℃ | 50 ℃ | 60 ℃ | 70 ℃ | 80 ℃ | 90 ℃ |
| Faktor penurunan peringkat (Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
| Kelembapan | 95% | 90% | 80% | 50% | - | - | - | - |
| Faktor penurunan peringkat (Le) | 1 | 0.95 | 0.90 | - | - | - | - |
| Jumlah kutub (sampingan) | Faktor derating arus (lth) |
| 1p-3p | 1 |
| Luwih saka utawa padha karo 4P | 0.9 |
