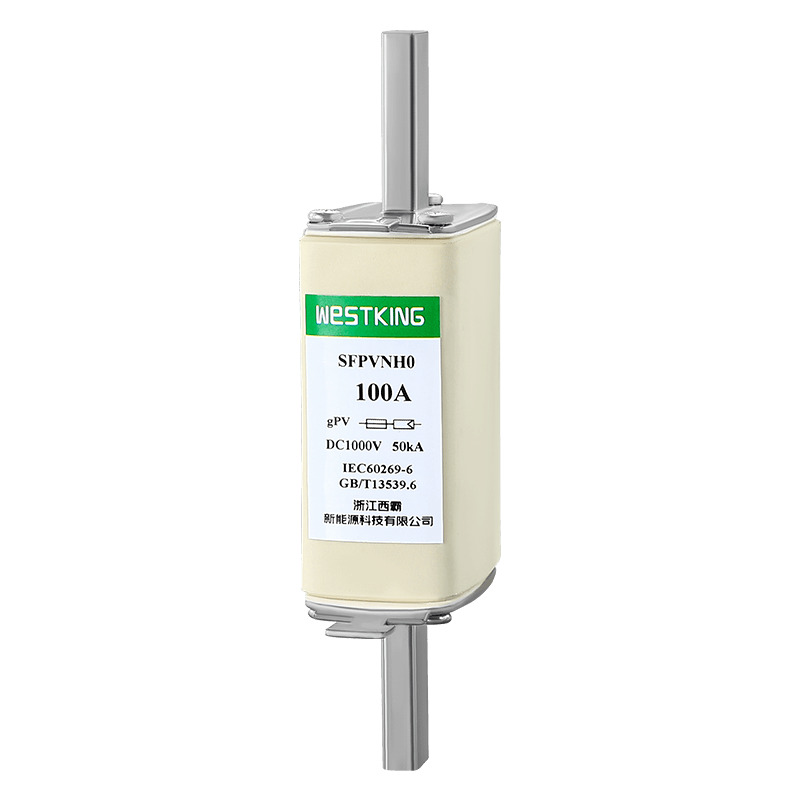

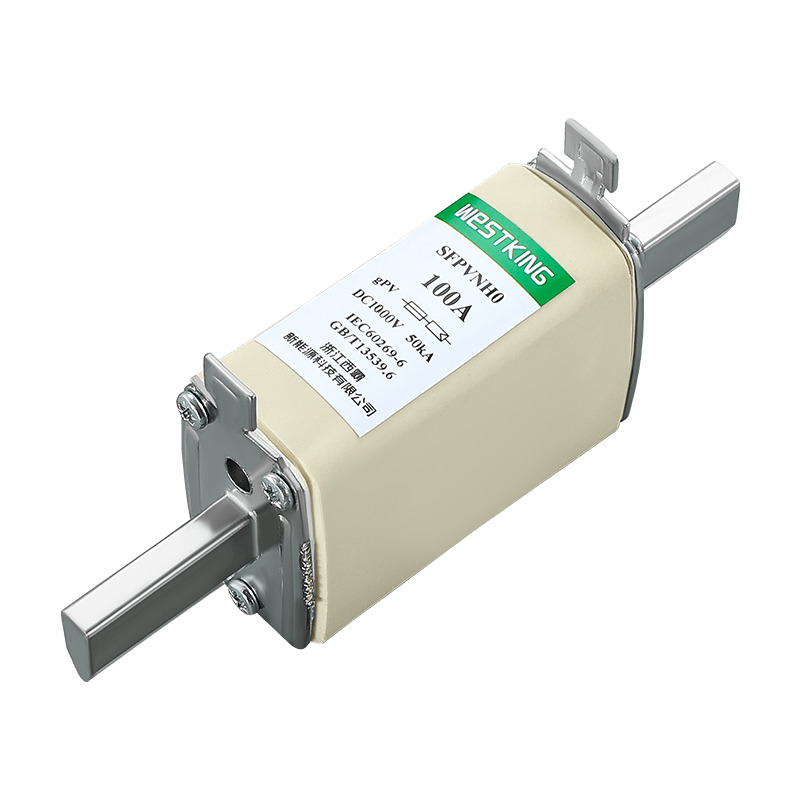

1000Vdc NH0 GPV PV Fuse Link

Tautan sekring NH0 gPV kanggo instalasi fotovoltaik saka WESTKING wis dirancang khusus kanggo nyedhiyakake solusi perlindungan safety sing dipercaya ing sub-array, array, utawa input DC inverter saka instalasi fotovoltaik. Tautan sekring iki menehi pangayoman lengkap marang kakehan lan sirkuit cendhak (kelas gPV miturut Standar IEC 60269 lan UL248-19) kanthi arus sekring minimal 1,35 kaping arus sing dirating (Ing). Dibangun kanthi awak keramik sing nuduhake resistensi luar biasa kanggo tekanan internal lan kejut termal. Kontak kasebut digawe saka tembaga utawa kuningan sing dilapisi salaka, dene unsur leleh dumadi saka Bahan Toshiba kanggo nyegah penuaan lan njaga karakteristik listrik sing ora owah saka wektu. Kanggo mesthekake kinerja optimal, disaranake nggunakake basis sekring 1000 VDC SFPVNH0B karo link sekring iki.

1000Vdc NH0 GPV PV Fuse Linkdata teknis

•Yen suhu sekitar ngluwihi 25°C, waca tabel koreksi suhu sekring Surya WESTKING.

1000Vdc NH0 GPV PV Fuse LinkStandar

IEC/EN 60269-1 Link sekring - Keperluan umum

IEC/EN 60269-6 Link sekring kanggo sistem fotovoltaik solar

Link sekring fotovoltaik UL248-19

RoHS Compliant

1000Vdc NH0 GPV PV Fuse LinkFITUR UTAMA / KAluwihan

Ditampa sacara global

Saged interrupting arus fault kurang

Tahan siklus suhu kanthi efektif

Dibangun kanthi daya tahan kanggo nambah umur dawa sistem

Efisiensi dhuwur kanthi mundhut daya minimal

Desain kompak kanggo instalasi ngirit papan

1000Vdc NH0 GPV PV Fuse LinkAPLIKASI

Kompatibel karo inverter lan pengontrol daya baterei, piranti iki menehi proteksi kanggo modul PV in-line lan cocok kanggo aplikasi kothak combiner.

Cocog kanggo digunakake ing kabeh sistem fotovoltaik, nawakake proteksi ing tingkat string / array sistem PV.

Sertifikasi

TUV CE

is09001 iatf16949

asale

Cina

ciri t-I

Ukuran (mm)

Basis FUSE sing kompatibel

grafik koefisien koreksi suhu

katrangan:

1.Sekring beroperasi kanthi normal ing kisaran suhu -5 ° C nganti 40 ° C, lan ora ana koreksi tambahan sing dibutuhake.

2. Kondisi panggunaan sing diidini yaiku -40 ° C nganti 85 ° C.

3. Ing sawetara kahanan panggunaan sing diidini, deleng tabel iki.

1000Vdc NH0 gPV Fuse Link minangka produk kompak lan berkualitas tinggi sing dikembangake lan diprodhuksi dening WESTKING New Energy Technology Co., Ltd. kanggo digunakake ing platform voltase 1000VDC. Kanthi platform voltase 40A-100A, link sekring iki dirancang kanggo ngirit ruang ing aplikasi kothak combiner, amarga ukuran cilik lan kemampuan segmentasi sing dhuwur. Iku bisa kanthi cepet nglereni sirkuit ing wektu cendhak, èfèktif nglindhungi peralatan saka karusakan disebabake overcurrent lan short-circuit bentet. Digawe saka bahan berkualitas tinggi, link sekring iki menehi linuwih lan umur layanan sing dawa.
