Produk > Sekring kacepetan dhuwur > Gaya Amerika Utara Bolted Fast Fuse > 500VDC HSFJ500 High Speed Sekring

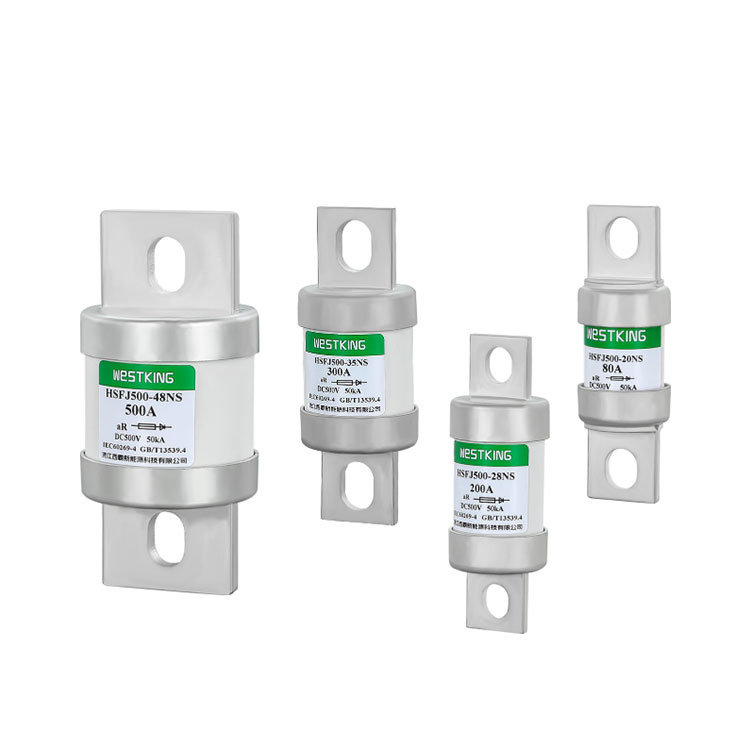

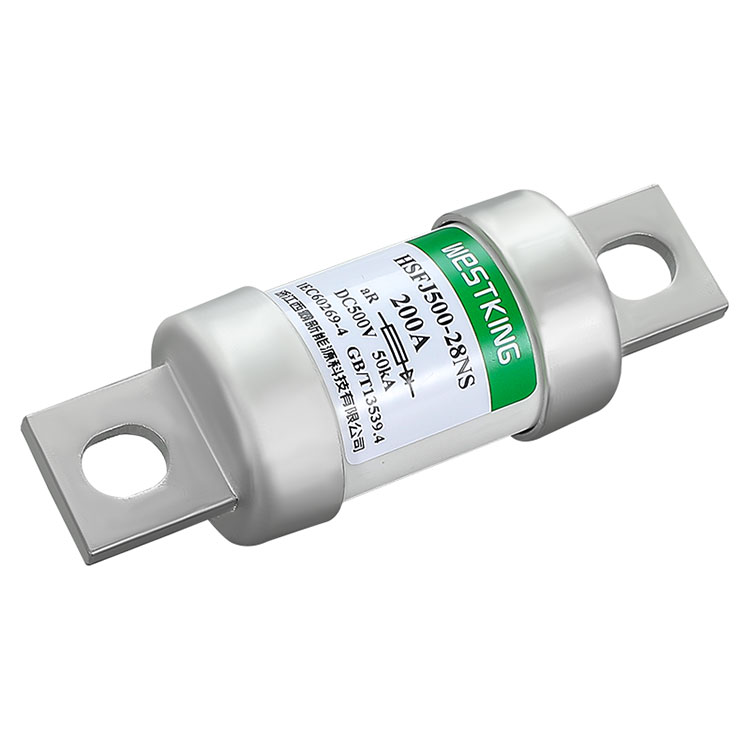

500VDC HSFJ500 High Speed Sekring
Sekring DC seri HSFJ500 Westkingdirancang kanggo menehi pangayoman dipercaya kanggo macem-macem sistem daya. Sekring iki minangka sekring silinder sing disambungake kanthi cepet sing cocog kanggo piranti semikonduktor kayata inverter, rectifier, lan konverter, uga piranti baterei lan motor. Dheweke nemokake aplikasi ing industri kaya transit sepur lan stasiun pangisian daya.
Kirim Pitakonan
Deskripsi Produk
Sekring DC seri HSFJ500 Westkingnawakake respon tumindak cepet, munggah suhu kurang lan konsumsi daya, kinerja anti-geter apik, pangayoman short-circuit dipercaya, lan instalasi gampang. Fitur kasebut nyedhiyakake proteksi sistem tenaga lengkap kanggo kinerja lan safety sing optimal.
data teknis
| Jinis | voltase dirating | Dirating arus |
| HSFJ500-20-NS-(Amp) | 500VDC/750VAC | 50A,60A,70A,80A,100A,125A,150A |
| HSFJ500-28-NS-(Amp) | 500VDC/750VAC | 100A, 125A, 150A, 175A, 200A, 250A |
| HSFJ500-35-NS-(Amp) | 500VDC/750VAC | 200A, 250A, 300A, 350A, 400A |
| HSFJ500-48-NS-(Amp) | 500VDC/750VAC | 300A, 350A, 400A, 450A, 500A, 550A, 600A |
Kategori panggunaan: aR
Kapasitas pecah sing dirating: 50kA
Standar
IEC/EN 60269-4
RoHS Compliant
FITUR UTAMA / KAluwihan
Cepet Power Cutoff: Fast-tumindak sekring nyedhiyani mandap saiki cepet, minimalake losses Laka.
Reliabilitas: Desain sing disambungake Bolt nambah stabilitas lan linuwih ing lingkungan sing atos.
Instalasi Gampang: Desain sekring sing disambungake bolt standar kanggo instalasi lan pangopènan sing prasaja.
Wide Applicability: Kompatibel karo macem-macem peralatan daya, kalebu DC bus umum, DC drive daya converters / rectifiers, suda-dirating voltase wiwitan, lan dhuwur-voltase traksi inverter.
Safety: Nglindhungi peralatan lan personel nalika kesalahan.
Kesadaran Lingkungan: Bahan ramah lingkungan sing digunakake ing manufaktur.
Efisiensi Energi: Kacepetan pemotongan daya dhuwur nyumbang kanggo konservasi energi.
APLIKASI
WESTKING'S HSFJ500 seri saka Amérika Utara-gaya bolt-disambungake dhuwur-kacepetan sekring utamané dirancang kanggo pangayoman saka DC bus umum, DC drive daya converters / rectifiers, suda-dirating wiwitan voltase, lan dhuwur-voltase traksi inverter.
Sekring iki nduweni peran penting ing sistem kelistrikan, amarga bisa cepet mateni sumber daya ing kasus kakehan utawa sirkuit cendhak.
Sertifikasi
• is09001 iatf16949
asale
Cina

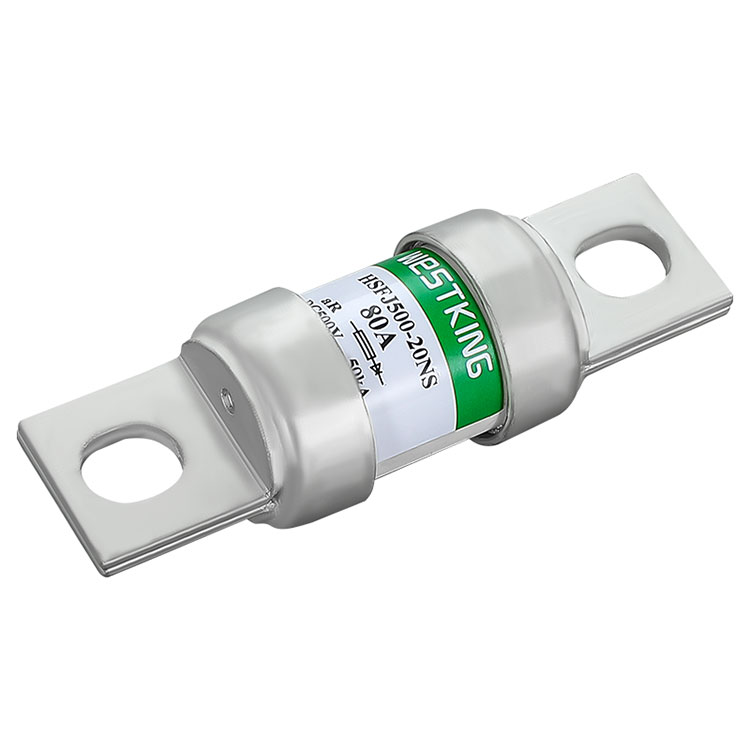

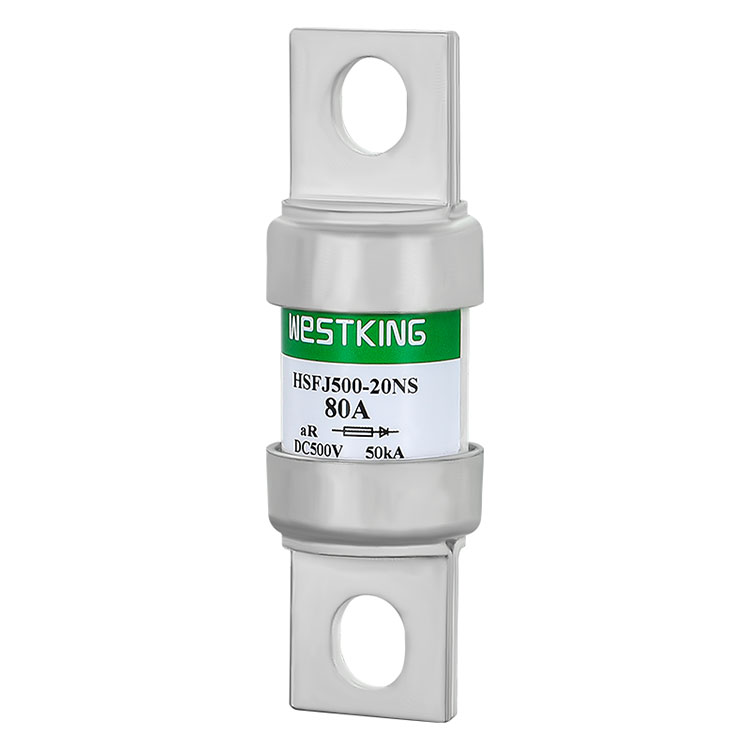

500VDC KECEPATAN dhuwur FUSE-HSFJ500-20-NS
| Jinis | I2t (A2s) | mundhut daya 1.0 ing (w) | Pemasangan bolt/torque | |
| Lebur | Mbusak | |||
| HSFJ500-20-LS-50A | 120 | 360 | 8.0 | Pasang bolt M8 Dianjurake torsi soyo tambah 12.0 Nm |
| HSFJ500-20-LS-60A | 220 | 600 | 10.0 | |
| HSFJ500-20-LS-70A | 340 | 950 | 14.0 | |
| HSFJ500-20-LS-80A | 450 | 1500 | 17.0 | |
| HSFJ500-20-LS-100A | 760 | 2800 | 20.5 | |
| HSFJ500-20-LS-125A | 1140 | 4600 | 25.0 | |
| HSFJ500-20-LS-150A | 2050 | 6460 | 30.0 | |

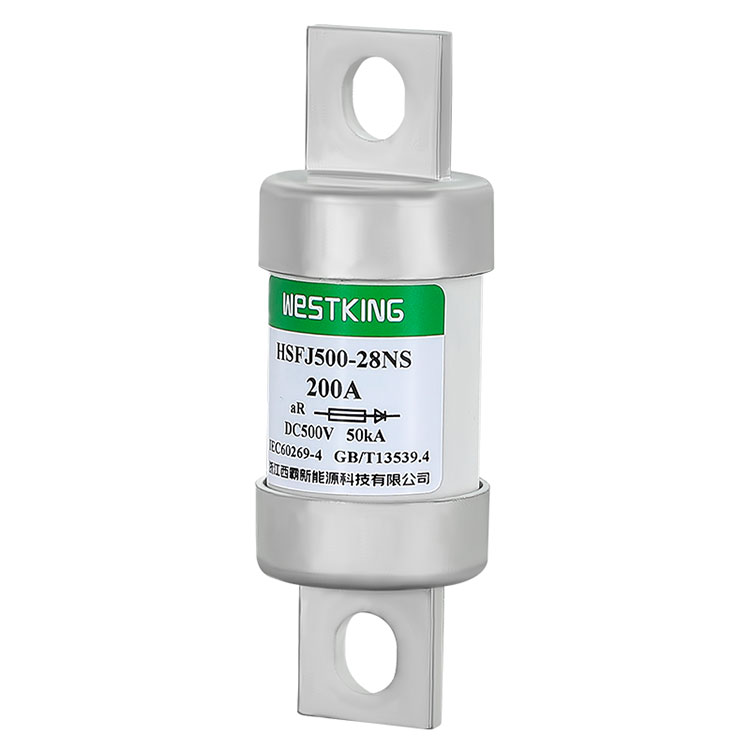

500VDC KECEPATAN dhuwur FUSE-HSFJ500-28-NS
| Jinis | I2t (A2s) | mundhut daya 1.0 ing (w) | Pemasangan bolt/torque | |
| Lebur | Mbusak | |||
| HSFJ500-28-NS-100A | 450 | 2100 | 17.0 | Pasang bolt M8 Dianjurake torsi soyo tambah 12.0 Nm |
| HSFJ500-28-NS-125A | 750 | 3300 | 23.5 | |
| HSFJ500-28-NS-150A | 1000 | 4500 | 28.0 | |
| HSFJ500-28-NS-175A | 1300 | 6000 | 33.0 | |
| HSFJ500-28-NS-200A | 2250 | 11100 | 38.5 | |
| HSFJ500-28-NS-250A | 4900 | 21500 | 46.0 | |

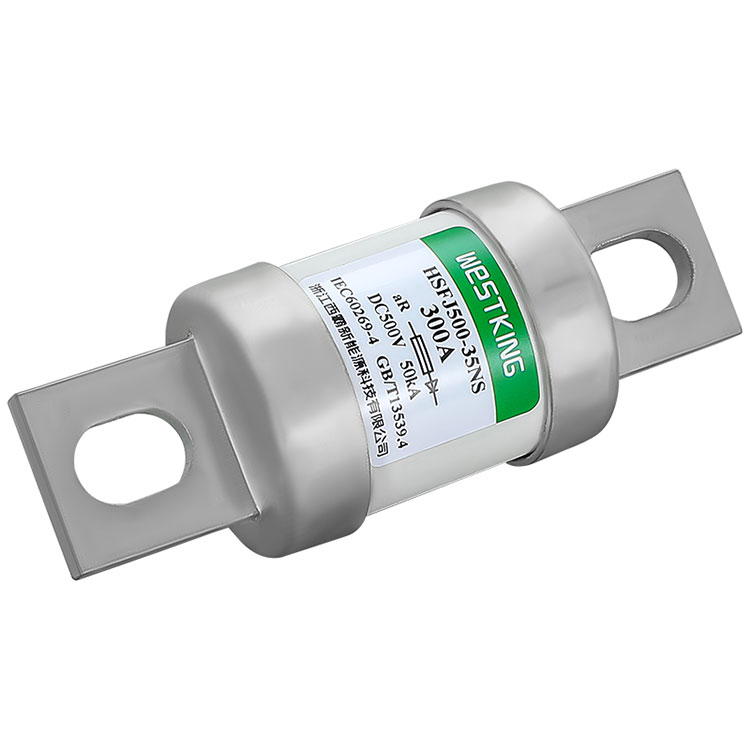

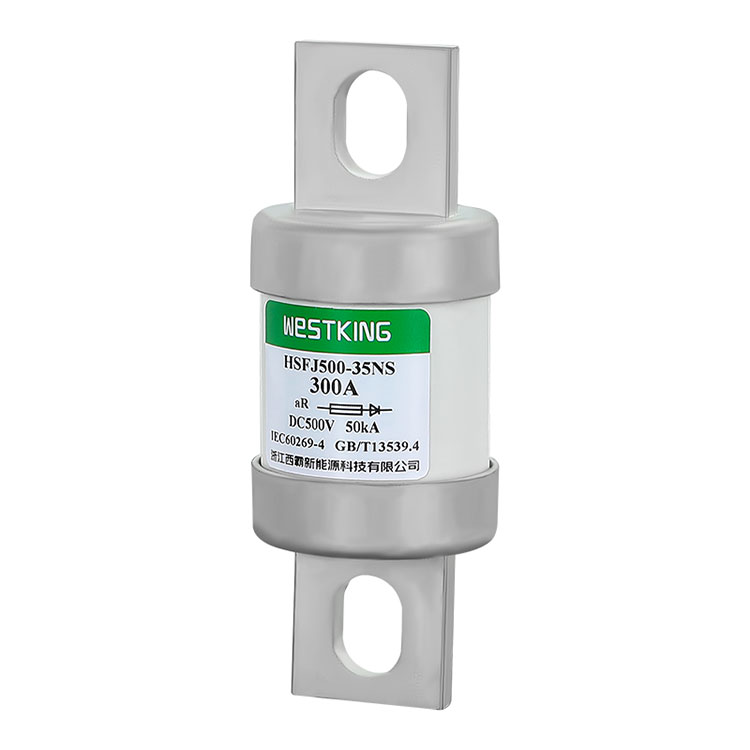

500VDC KECEPATAN dhuwur FUSE-HSFJ500-35-NS
| Jinis | I2t (A2s) | mundhut daya 1.0 ing (w) | Pemasangan bolt/torque | |
| Lebur | Mbusak | |||
| HSFJ500-35-NS-200A | 2250 | 11100 | 37.0 | Pasang baut M10 Dianjurake torsi soyo tambah 20.0 Nm |
| HSFJ500-35-NS-250A | 6100 | 30000 | 40.0 | |
| HSFJ500-35-NS-300A | 8600 | 48000 | 48.0 | |
| HSFJ500-35-NS-350A | 12500 | 70500 | 57.5 | |
| HSFJ500-35-NS-400A | 18000 | 91000 | 64.0 | |

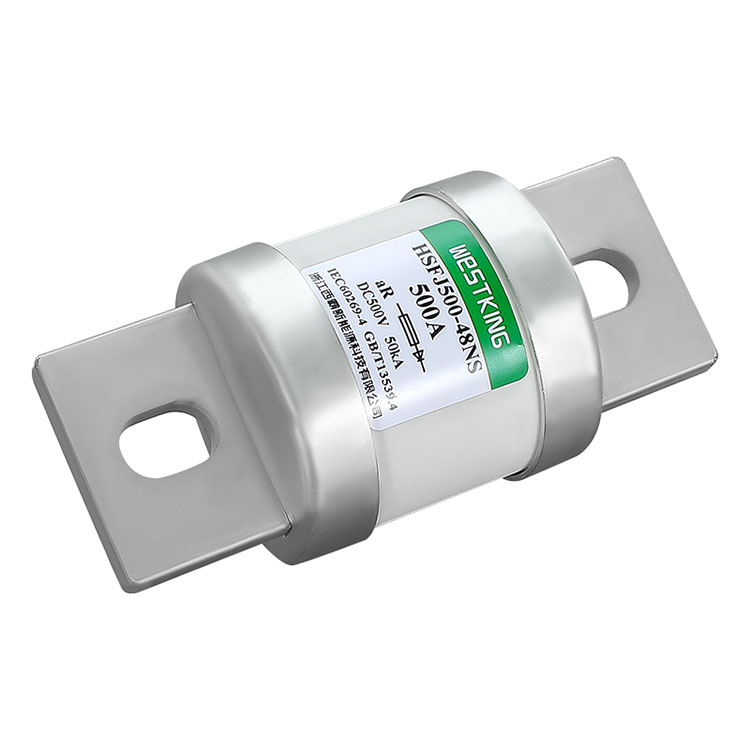

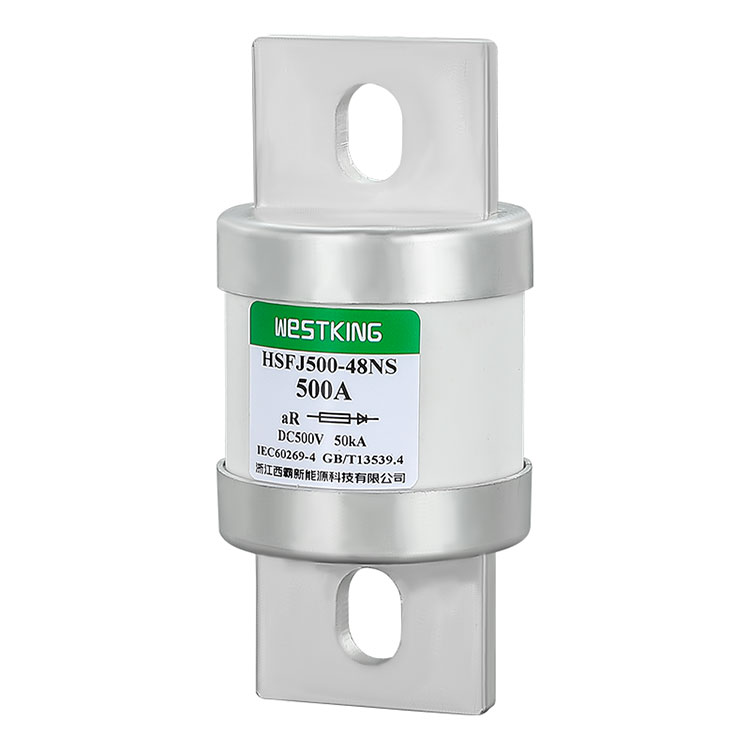

500VDC KECEPATAN dhuwur FUSE-HSFJ500-48-NS
| Jinis | I2t (A2s) | mundhut daya 1.0 ing (w) | Pemasangan bolt/torque | |
| Lebur | Mbusak | |||
| HSFJ500-48-NS-300A | 10600 | 45000 | 47.0 | Pasang baut M10 Dianjurake torsi soyo tambah 20.0 Nm |
| HSFJ500-48-NS-350A | 14000 | 67000 | 55.0 | |
| HSFJ500-48-NS-400A | 18500 | 96000 | 63.5 | |
| HSFJ500-48-NS-450A | 22500 | 116000 | 72.0 | |
| HSFJ500-48-NS-500A | 28000 | 140000 | 81.5 | |
| HSFJ500-48-NS-550A | 32500 | 176000 | 92.5 | |
| HSFJ500-48-NS-600A | 37500 | 195000 | 105.0 | |
Panduan Aplikasi:
Suhu sekitar:
Kondisi operasi normal: Suhu sekitar maksimal ora ngluwihi 40°C; Suhu rata-rata 24 jam ora ngluwihi 35 ° C, lan nilai rata-rata sing diukur ing taun luwih murah tinimbang iki; suhu sekitar minimal ora ngisor -5 ° C.
Kondisi operasi sing diidini: -40 ° C nganti 85 ° C.
dhuwur:
Kondisi operasi normal: Ketinggian instalasi ora ngluwihi 2000m.
Kondisi operasi sing diidini: 2000m nganti 4500m.
Kondisi Atmosfer:
Kondisi operasi normal: Udara sing resik, kelembapan relatif ora ngluwihi 50% ing 40 ° C; asor sing luwih dhuwur diijini ing suhu sing luwih murah; ing kahanan kasebut, kondensasi moderat bisa kedadeyan sok-sok amarga owah-owahan suhu.
Kondisi operasi sing diidinake: Kelembapan relatif ora ngluwihi 95% tanpa kondensasi sing jelas.
Ketentuan Instalasi:
FUSE WESTKING kudu dipasang kanthi horisontal utawa vertikal miturut kahanan sing nyata. Nalika nginstal, priksa manawa jarak listrik ora kurang saka 8mm lan jarak creepage ora kurang saka 10mm. Kondisi instalasi kaya ing ngisor iki:
a) Ing panggonan sing ora ana goyang lan getaran sing signifikan;
b) Ing media tanpa bebaya bledosan lan ora ngemot gas utawa bledug sing bisa ngrusak logam lan ngrusak insulasi;
c) Ing panggonan tanpa udan, salju, utawa invasi es.
Packaging lan panyimpenan:
Packaging: kothak njero kertas Corrugated, karton njaba, karo udan, Kelembapan, lan tandha safety pecah.
Panyimpenan: Suhu -40 ° C nganti 40 ° C; asor relatif ora ngluwihi 70% ing 40 ° C, 80% ing 30 ° C, lan 90% ing 20 ° C ngisor; anti banyu, supaya kontak karo banyu Cairan lan deformasi amarga panyerepan Kelembapan; tahan geni.
Panggunaan lan Pangopènan:
FUSE WESTKING kudu di resiki lan dijaga kanthi rutin dening personel khusus, mriksa status pengikat, lan njamin operasi sing aman. Nalika unsur sekring nyawiji, ngganti karo sekring saka specification padha, lan mbayar manungsa waé kanggo mbusak bledug lan rereged liyane saka basa.
