J EV Fuse 500VDC Series

EV sekringJ EV Fuse 500VDC Seriesdiprodhuksi dening WESTKING New Energy Technology Co., Ltd. nduweni peran safety sing wigati ing macem-macem sistem kendharaan listrik, kanthi efektif nyegah kakehan sirkuit lan sirkuit cendhak, lan njamin operasi kendaraan listrik sing aman. Kanthi milih Sibo New Energy, sampeyan bisa urip sing luwih apik lan lelungan kanthi luwih aman. Seri EVFUSE, sing kalebu WESTKIG lan ditrapake kanggo proteksi kendaraan listrik energi anyar, nyukupi syarat-syarat kualitas industri otomotif. Nalika marem aplikasi sistem baterei DC voltase dhuwur, menehi solusi produk luwih efektif lan ekonomi kanggo sistem.

Kirim Pitakonan

Deskripsi Produk

J EV Fuse 500VDC SeriesKendaraan WESTKING Tipe J Road Fuse-link kasedhiya ing voltase 500VDC lan 750VDC. Biasane digunakake minangka unsur proteksi sirkuit utama ing PDU, kanthi arus mulai saka 50A nganti 600A, cocok kanggo model kendaraan sing beda-beda. WESTKING EV FUSE uga nggunakake bahan lan teknologi canggih kanggo mesthekake operasi normal ing lingkungan sing atos kayata suhu dhuwur, kelembapan, lan getaran, saéngga nambah safety lan linuwih kendaraan listrik.

J EV Fuse 500VDC Seriesdata teknis

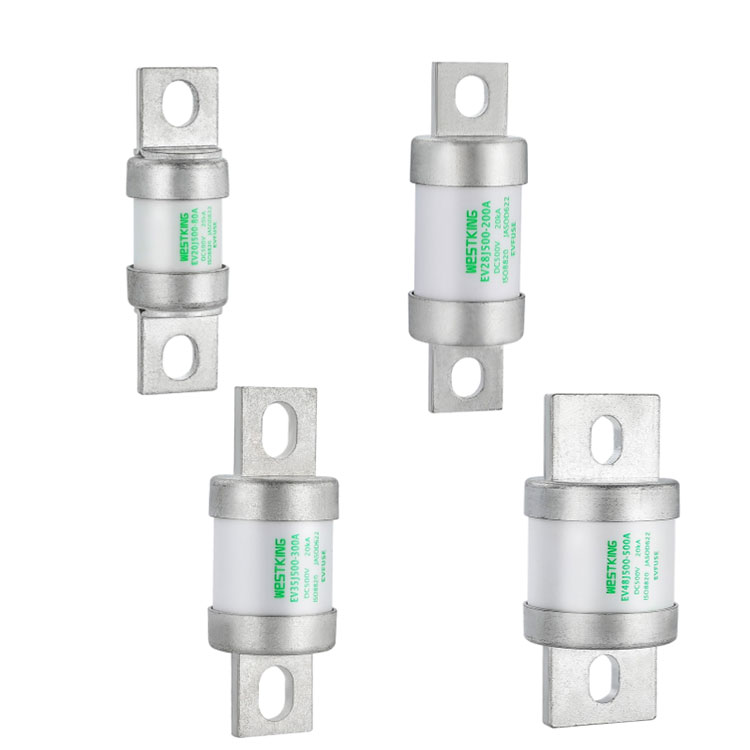

Jinis	voltase dirating	Dirating arus
EV20J500	500VDC	50A-150A
EV28J500	500VDC	100A-250A
EV35J500	500VDC	200A-400A
EV48J500	500VDC	300A-600A

•Kategori panggunaan:	gEV
Kapasitas pecah sing dirating:	20 kA
•Konstanta wektu:	2±0,5ms
•Arus non fusing:	1,13 Ing
•Suhu lingkungan:	-40°C ... 125°C

J EV Fuse 500VDC SeriesKatrangan Bahan:

1- Tabung sekring digawe saka keramik alumina 95% kanthi kekerasan dhuwur;

2- Unsur sekring digawe saka bahan Jepang sing diimpor lan ngalami die-stamping sing tepat.

J EV Fuse 500VDC SeriesProsedur Konstruksi:

1- Komponen tembaga logam pisanan diikat lan dilas maneh;

2- Pasir kuarsa internal nggabungake proses perawatan curing eksklusif WESTKING, sing nglindhungi detasemen produk lan semprotan busur sing dipicu dening kesalahan garis sajrone operasi dinamis.

Standar

ISO8820-8

Entuk D622

Diprodhuksi miturut sistem kualitas ITAF16949 kanggo tundhuk karo syarat otomotif

RoHS tundhuk

Pranyatan REACH kasedhiya yen dijaluk

FITUR UTAMA / KAluwihan

Resistance saiki mundhak dhuwur

Tahan kahanan nyopir sing atos

Sifat fusing sing aman lan dipercaya

pangayoman pindho marang kakehan lan short circuit

Munggah suhu sing sithik lan konsumsi daya, nambah jangkoan baterei

Kapasitas mecah dhuwur

Kinerja muter dhuwur

APLIKASI

Proteksi paket baterei

BDU lan PDU

Baterei Junction Box kanggo auxiliary

IKI / KABEH

Panyimpenan Energi Listrik

Pangisi daya baterei

Proteksi paket Supercapacitor

Proteksi serep kanggo relay DC / disconnector / ngalih

Maintenance Safety Disconnect (MSD)

Sertifikasi

is09001 iatf16949

asale

Cina

Daya kendaraan listrik sekring proteksi 500VDC EV20J500 kanggo paket baterei

Jinis	I2t (A2s)		mundhut daya 0,5 ing (w)	bobot net (g)
Jinis	Lebur	Mbusak	mundhut daya 0,5 ing (w)	bobot net (g)

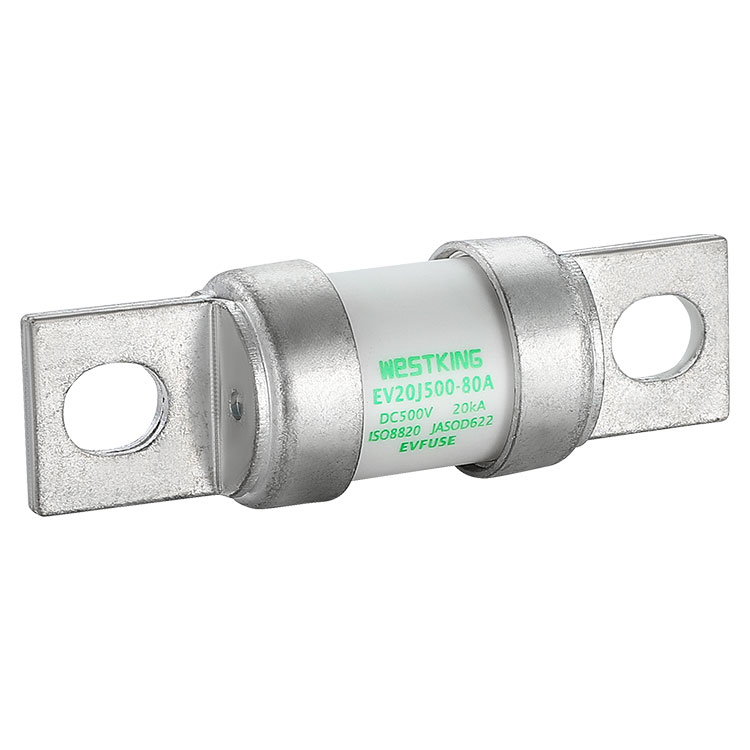

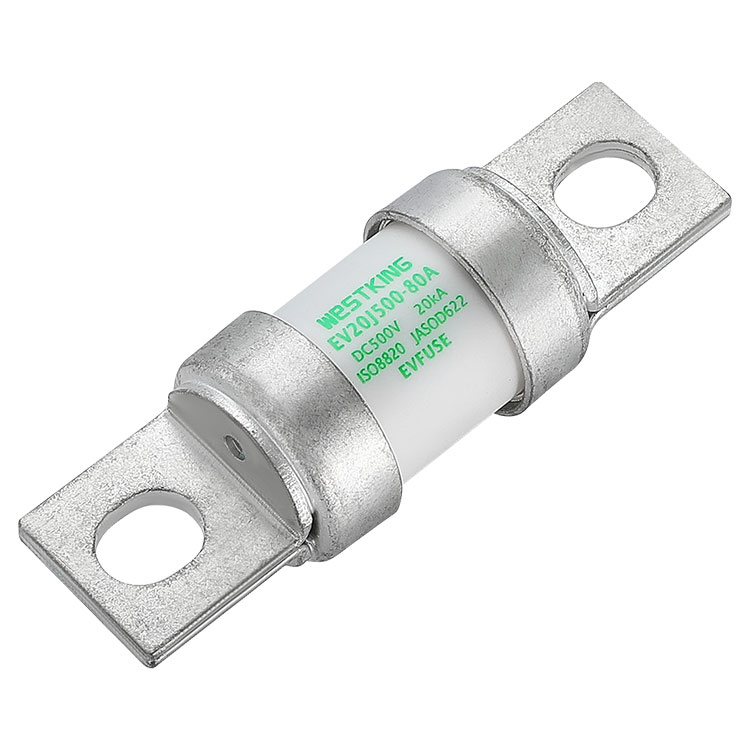

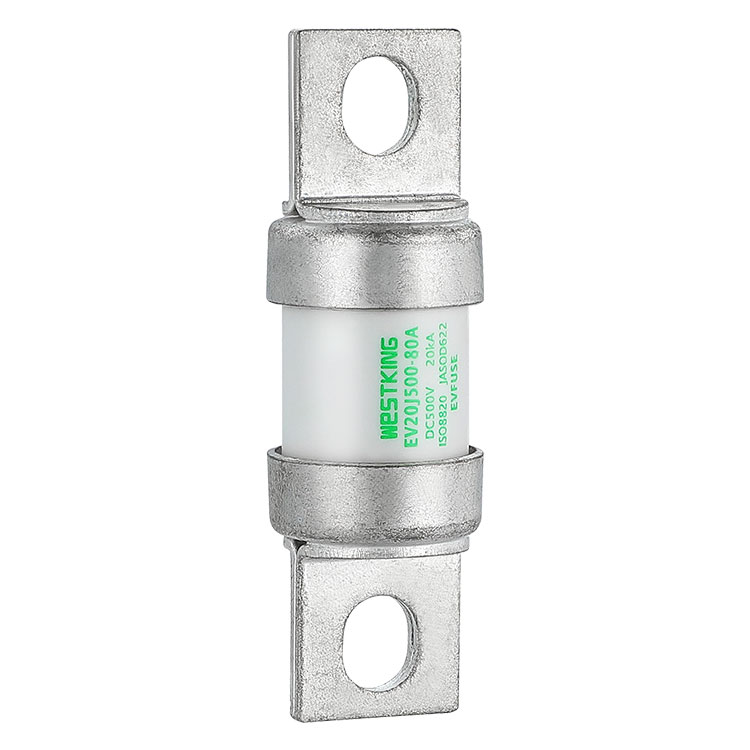

EV20J500-50A	380	750	1.10
EV20J500-60A	550	1100	1.40
EV20J500-70A	750	1500	1.58
EV20J500-80A	930	2280	1.80
EV20J500-100A	1500	3010	2.30
EV20J500-125A	1410	4202	3.10
EV20J500-150A	2010	6100	3.68

Daya kendaraan listrik sekring proteksi 500VDC EV28J500 kanggo paket baterei

Jinis	I2t (A2s)		mundhut daya 0,5 ing (w)	bobot net (g)
Jinis	Lebur	Mbusak	mundhut daya 0,5 ing (w)	bobot net (g)
EV28J500-100A	1050	3620	3.20
EV28J500-125A	2200	7400	4.00
EV28J500-150A	3390	10200	4.90
EV28J500-175A	3840	11050	5.70

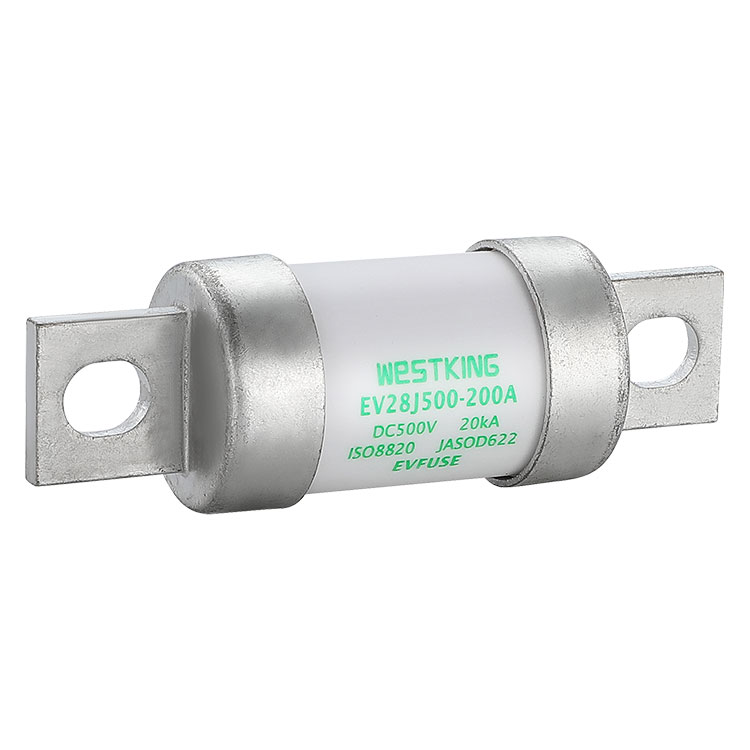

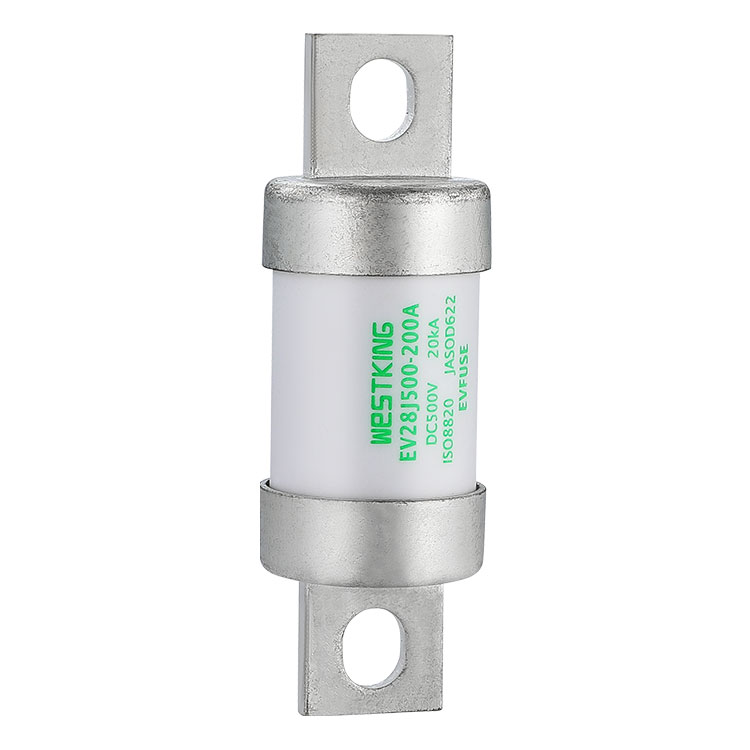

EV28J500-200A	4300	12800	6.80
EV28J500-250A	5400	15020	7.50

Daya kendaraan listrik proteksi 500VDC EV35J500 kanggo paket baterei

Jinis	I2t (A2s)		mundhut daya 0,5 ing (w)	bobot net (g)
Jinis	Lebur	Mbusak	mundhut daya 0,5 ing (w)	bobot net (g)

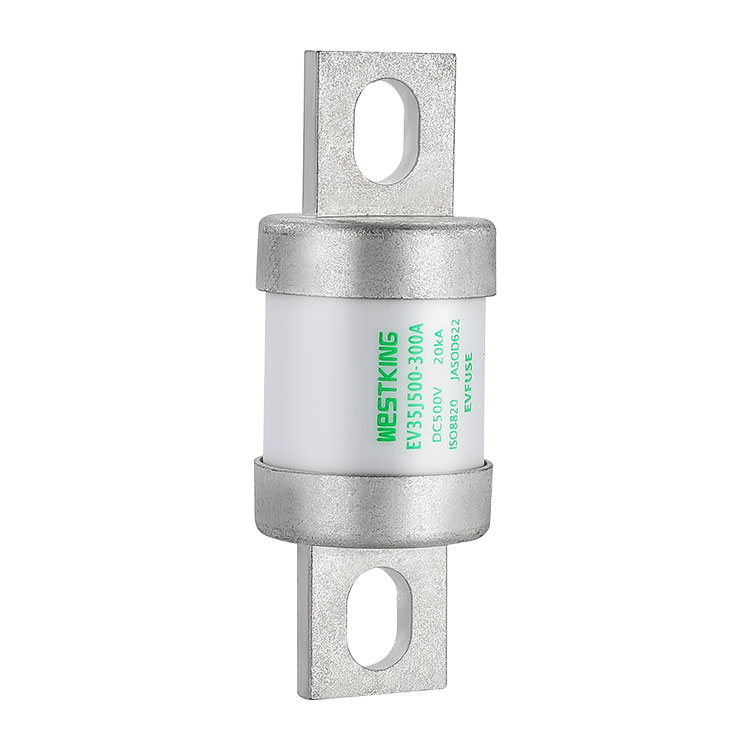

EV35J500﹣200A	3250	27000	6.20
EV35J500﹣250A	6000	48500	6.90

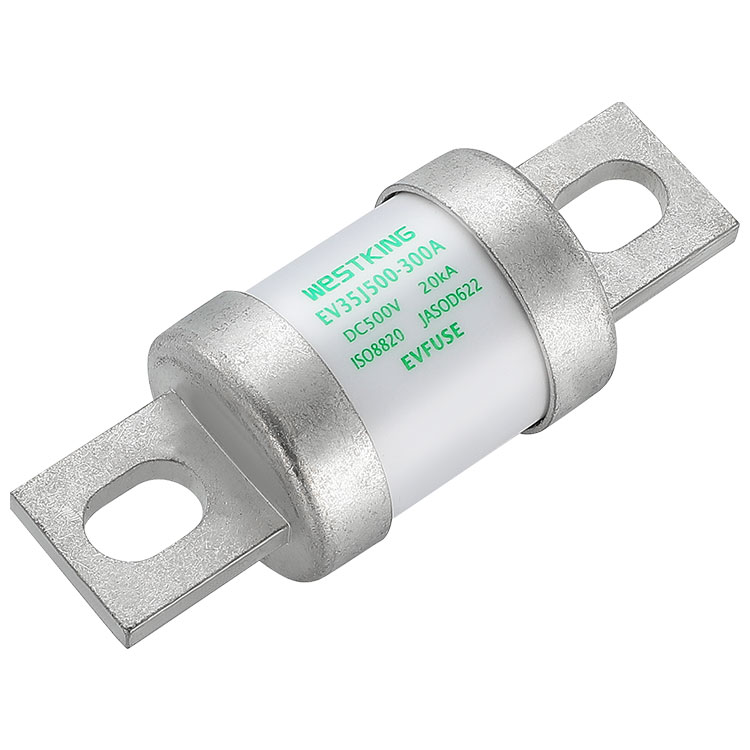

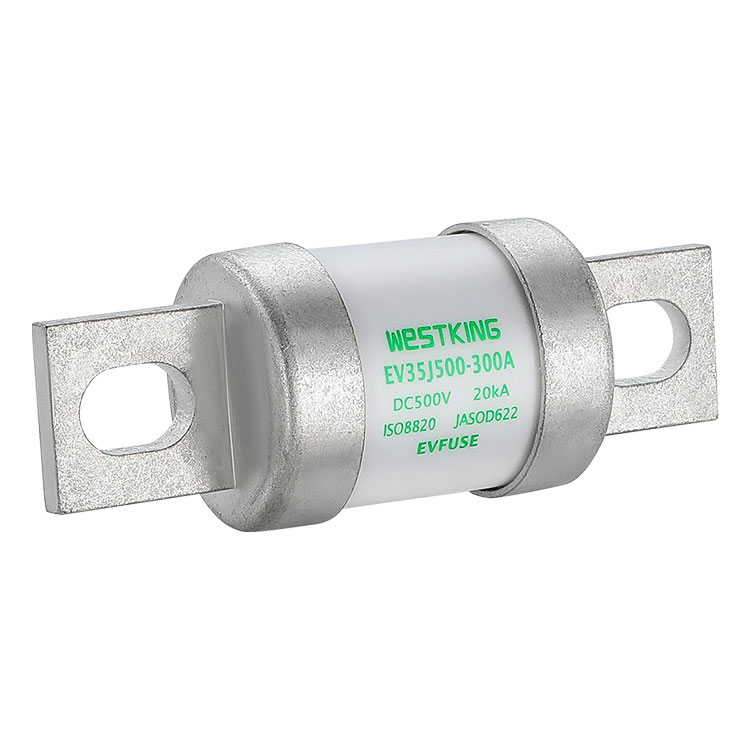

EV35J500﹣300A	7100	60000	7.80
EV35J500﹣350A	11500	90500	8.80
EV35J500﹣400A	15000	110000	10.20

Daya kendaraan listrik proteksi 500VDC EV48J500 kanggo paket baterei

Jinis	I2t (A2s)		mundhut daya 0,5 ing (w)	bobot net (g)
Jinis	Lebur	Mbusak	mundhut daya 0,5 ing (w)	bobot net (g)

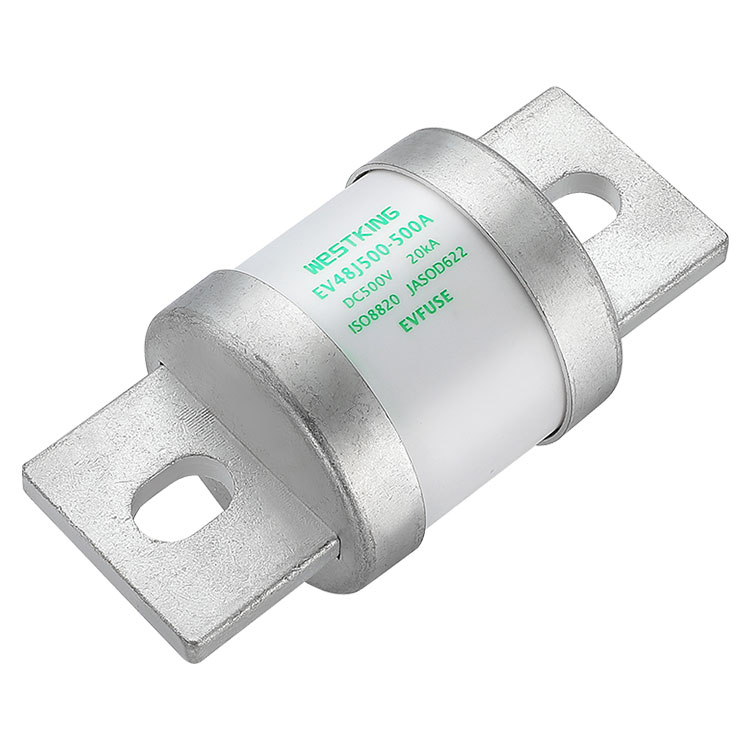

EV48J500-300A	14000	130000	7.25
EV48J500-350A	20000	185000	8.60
EV48J500-400A	25000	240000	10.50
EV48J500-450A	31600	300000	12.60

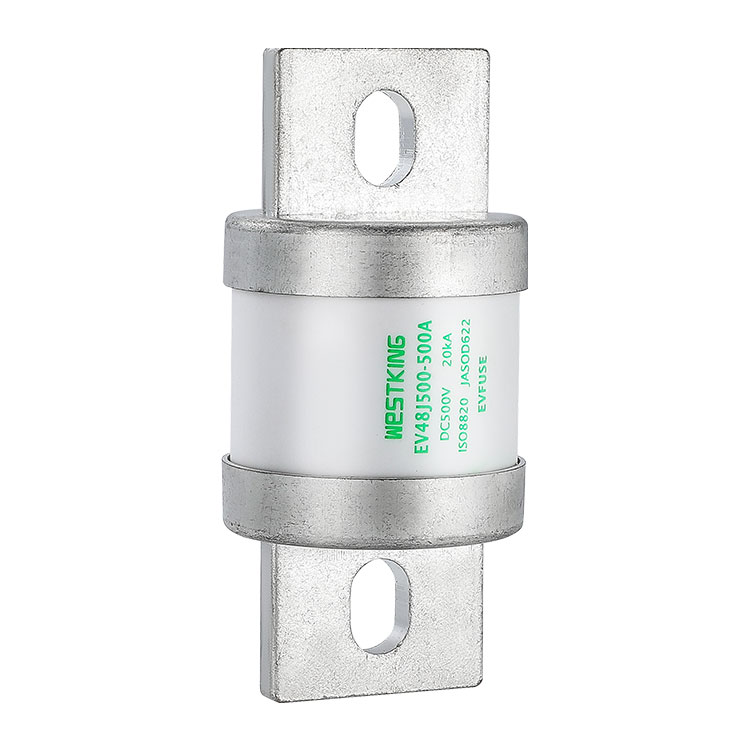

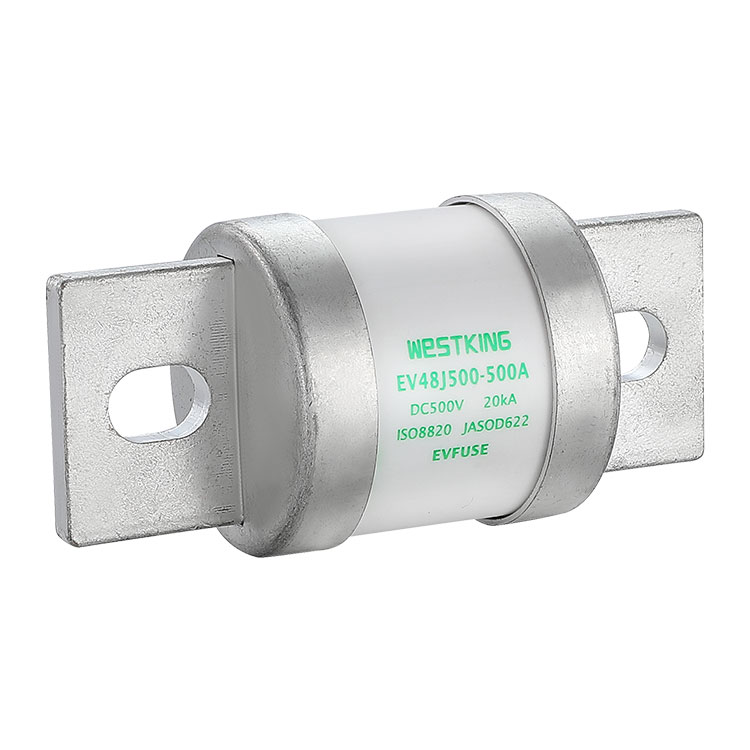

EV48J500-500A	41300	400000	14.00
EV48J500-550A	51000	500000	15.80
EV48J500-600A	59000	560000	17.50

EV FUSE t-I karakteristik

grafik koefisien koreksi suhu

katrangan:

1.Sekring beroperasi kanthi normal ing kisaran suhu -5 ° C nganti 40 ° C, lan ora ana koreksi tambahan sing dibutuhake.

2. Kondisi panggunaan sing diidini yaiku -40 ° C nganti 85 ° C.

3. Ing sawetara kahanan panggunaan sing diidini, deleng tabel iki.

WESTKING bakal ngenalake sampeyan babagan struktur AUTOMOTIVE GRADE EVFUSE, sing beda banget karo pabrik liyane, lan minangka struktur sekring sing dirancang khusus kanggo kendaraan listrik energi anyar.

1-Tutup pungkasan logam lan sikil tembaga ungu diamanake kanthi kuat liwat riveting lan re-welding kanggo njamin stabilitas marang geter.

2-Tabung sekring digawe saka keramik alumina dhuwur, bisa tahan cahya busur listrik lan njaga wujude ing suhu dhuwur.

3-Elemen sekring digawe saka bahan campuran Jepang sing diimpor, njamin daya tahan kanggo aksi saiki.

4-Medium quenching busur yaiku wedhi kuarsa kanthi kemurnian dhuwur, diresiki lan diproses kanthi selektif.

Prosedur curing sing dikembangake 5-WESTKING digunakake kanggo ngalangi wedhi kuarsa, nyegah unsur sekring saka pamisah amarga getaran lan kanthi efisien nyuda intensitas pengaruh busur listrik.

6-Sawijining gangguan pas dileksanakake kanggo tutup mburi njero lan njaba kanggo nyilikake resistance.
