NT00 NT1 NT2 NT3 NT4 Fuse Links

FUSE WESTKING NH(NT) dirancang minangka sekring tipe plug-in, kalebu:

Dasar sekring (kalebu tutup terminal lan tameng fase)

Sambungan sekring ing kontak karo agul-agul

Piranti panggantos sekring (penarik sekring HRC voltase rendah)

Sekring NH jinis "gG" yaiku sekring kapasitas pemecah lengkap, digunakake kanggo nglindhungi kabel lan peralatan. Padha bisa ngganggu lonjakan saiki, saka saiki fusing paling murah kanggo break kapasitas. Mula, bisa digunakake minangka proteksi lan uga nglindhungi peralatan listrik lan instalasi industri saka pengaruh arus hubung singkat sing dhuwur banget.

data teknis

Standar

IEC60269.1

IEC60269.2

DIN43620

RoHS tundhuk

Pranyatan REACH kasedhiya yen dijaluk

NT00 NT1 NT2 NT3 NT4 Fuse LinksFITUR UTAMA / KAluwihan

Kapasitas mecah dhuwur

Macem-macem rating kanggo tingkat saiki lan voltase

Struktur prasaja, gampang kanggo nginstal lan njaga

Daya adaptasi lan daya tahan lingkungan sing apik

NT00 NT1 NT2 NT3 NT4 Fuse LinksAPLIKASI

Sistem Distribusi Tenaga Industri:

Bangunan Sistem Listrik

Sistem Daya

Sistem Energi Terbarukan

Transportasi

Peralatan Elektronik lan Sistem Kontrol

NT00 NT1 NT2 NT3 NT4 Fuse LinksSertifikasi

• is09001 iatf16949 CCC

asale

Cina

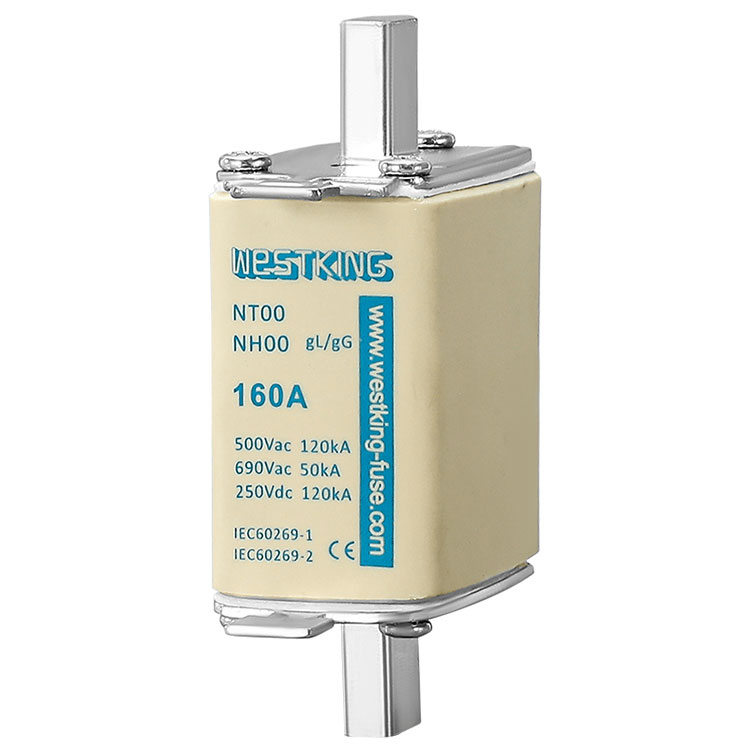

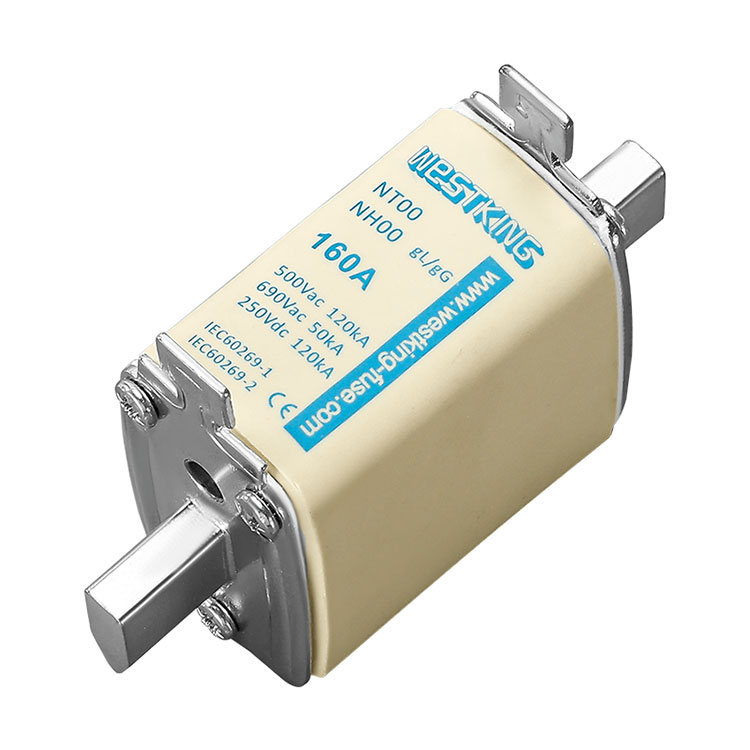

NH00(NT00) piso sekring link

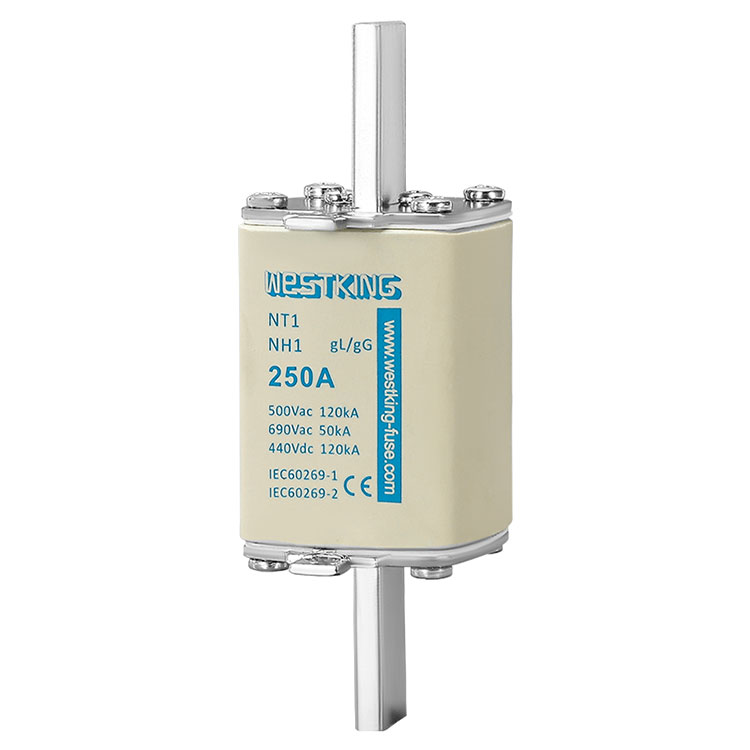

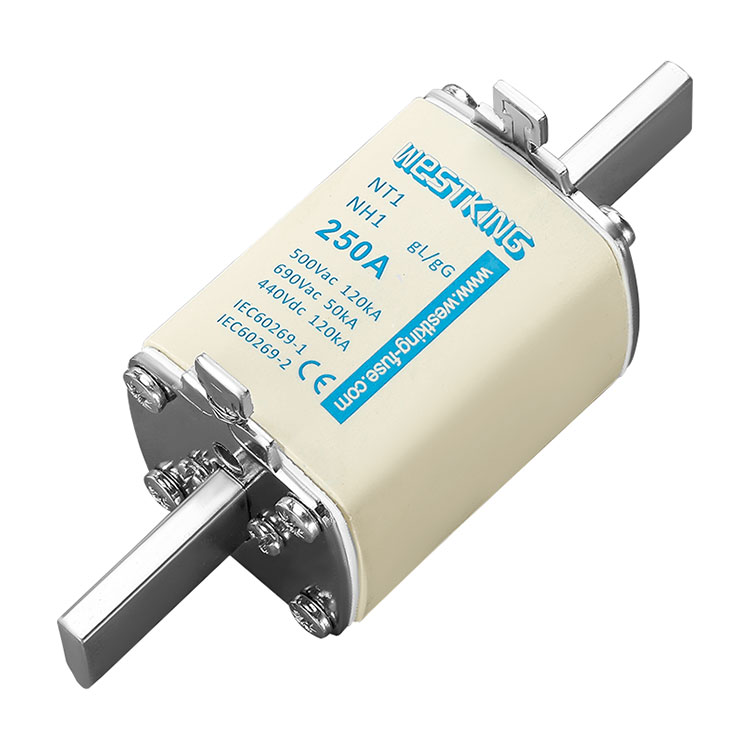

Tautan sekring pisau NH1(NT1).

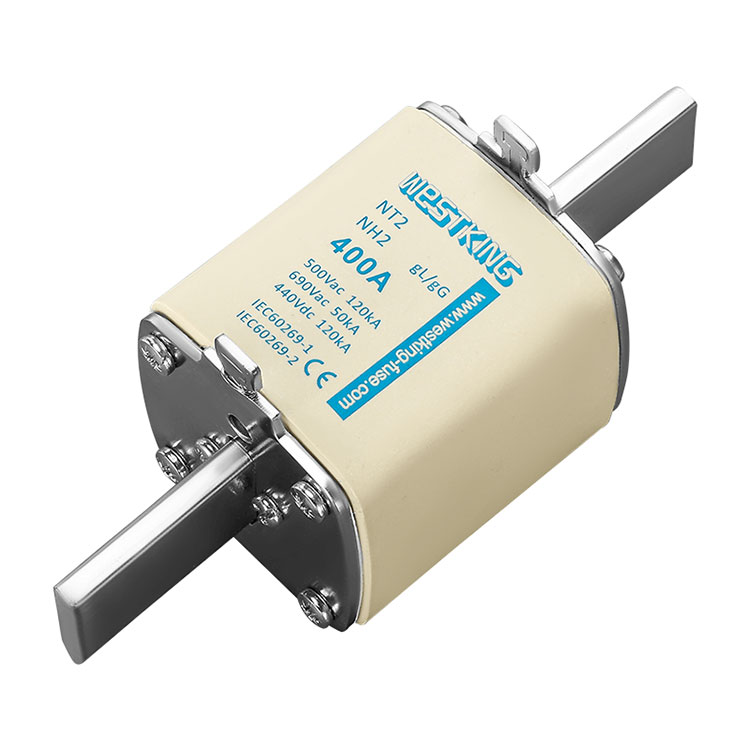

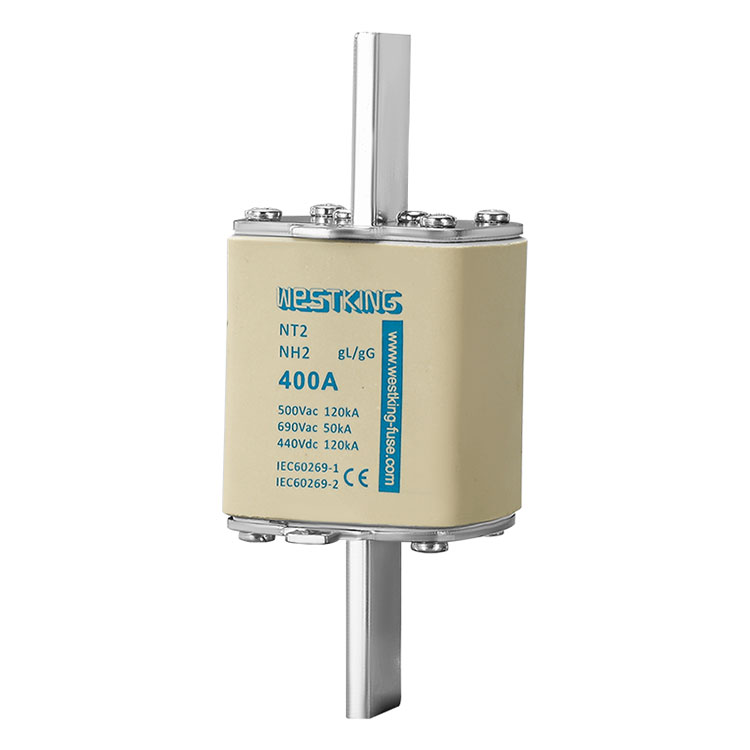

Tautan sekring pisau NH2(NT2).

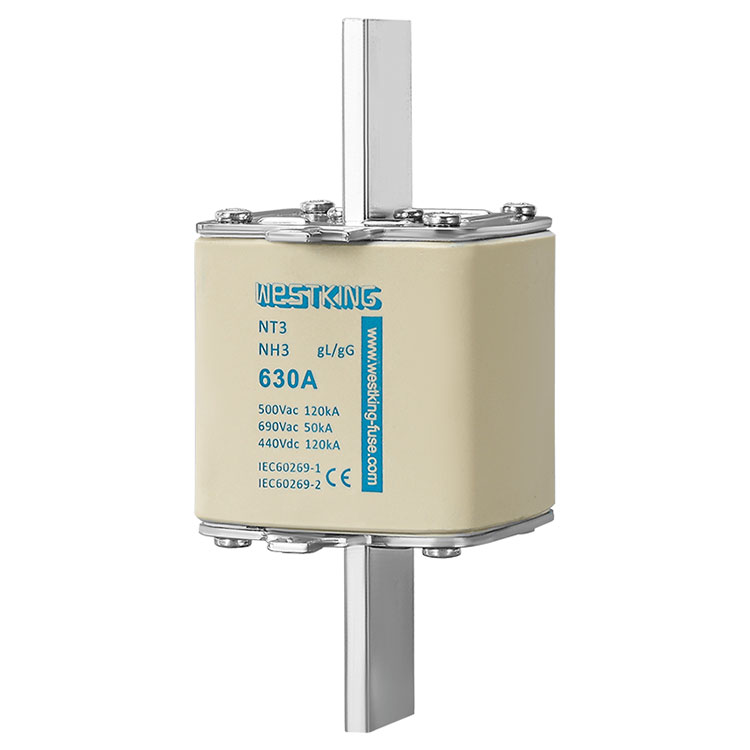

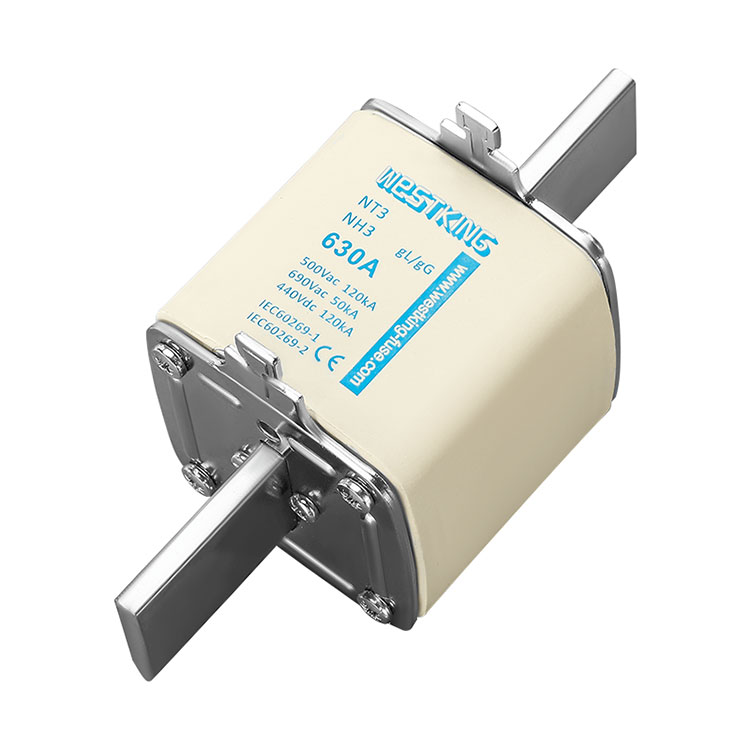

Tautan sekring pisau NH3(NT3).

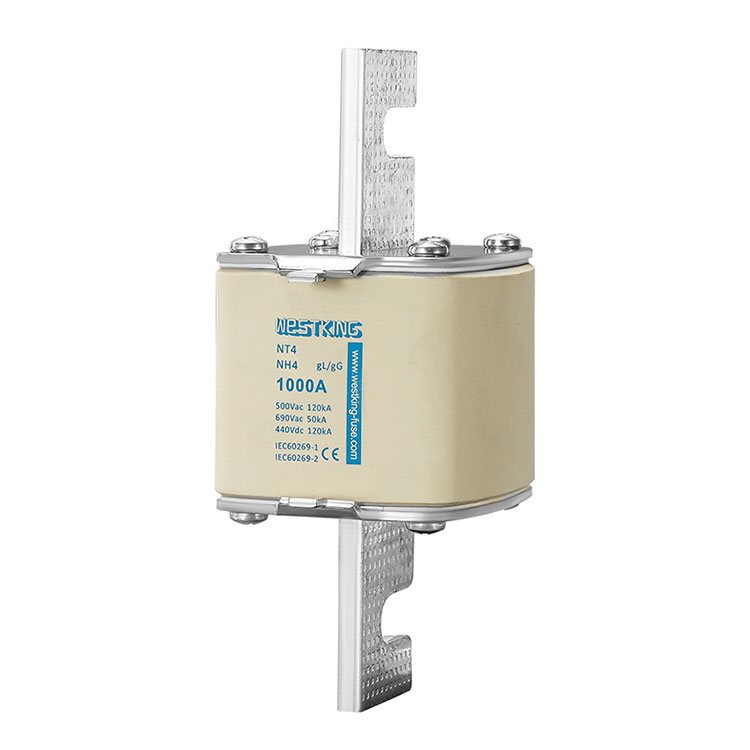

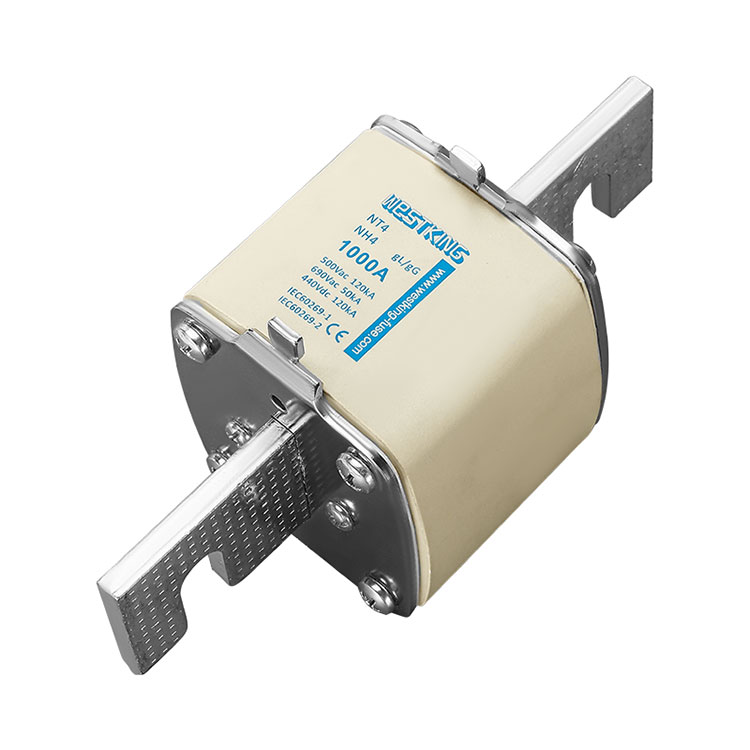

Tautan sekring pisau NH4(NT4).

Wektu-saiki muni saka pranala sekring "gG".

NH FUSE LINK

diagram skematik cross-section

Struktur khas sekring NH (NT) kalebu nempatake unsur sekring ing antarane rong kontak agul-agul tartamtu lan ngenkapsulasi ing insulator tubular keramik kanthi bagean silang elips utawa persegi panjang. Kontak agul-agul tetep menyang piring mburi karo lug gripping sing kompatibel karo gagang panggantos NH standar, saéngga sekring bisa dipasang lan dibusak. Piranti indikator, salah siji indikator spring-dimuat ing lumahing mburi njaba utawa tombol indikator ing ngarepe sekring, bakal di-push mbukak nalika kabel indikator nyawiji kanggo nunjukaké sing sekring wis operate.

Unsur sekring, sing nemtokake karakteristik sekring wektu-saiki lan kenaikan suhu, digawe saka tape tembaga utawa perak lan digawe kanthi teliti lan tepat. Kekandelan tape seragam, konduktivitas apik, lan pemotongan tliti dhuwur njamin boros daya kurang lan tundhuk karo karakteristik wektu-saiki sing ditemtokake.

Awak Keramik nyegah gas panas lan logam cair saka metu menyang lingkungan. Iki digawe saka bahan keramik industri berkualitas tinggi kayata talc utawa alumina, sing bisa tahan suhu lan tekanan sing dhuwur nalika operasi.

Piring mburi nduweni lug gripping sing kompatibel karo gagang panggantos NH standar, saéngga sekring bisa dilebokake lan dicopot nganggo gagang. Bebarengan karo tabung keramik, piring mburi mbentuk cangkang tahan tekanan kanggo ngoper busur.

Pasir silika penting kanggo watesan saiki. WESTKING New Energy Company umume nggunakake wedhi silika kristal kanthi kemurnian kimia lan mineralogi sing dhuwur (isi silikon oksida luwih saka 99,9%) sing bebas saka kelembapan sawise garing. Distribusi ukuran partikel sing ditemtokake lan kapadhetan ngisi pasir silika sing optimal minangka syarat dhasar kanggo fungsi ngalih.

Piranti indikator bisa ndeteksi sekring operasi kanthi cepet. Yen nduweni pasukan spring cukup dhuwur, iku uga bisa ngawula minangka striker kanggo operate saklar miniatur utawa piranti release.

Solder bisa ngowahi karakteristik wektu-saiki menyang saiki leleh ngisor. Nalika milih solder, perhatian khusus kudu dibayar kanggo efek paduan saka solder ing titik solder nalika leleh. Solder kudu disolder ing posisi sing bener lan jumlah solder kudu cocog.

Kontak agul-agul digunakake kanggo listrik lan mechanically nyambung awak sekring lan basa, lan digawe saka tembaga utawa wesi tembaga, karo lumahing salaka-dilapisi. Nalika digunakake ing aplikasi khusus ing gas korosif, kontak dilapisi karo timah utawa nikel uga digunakake.

Kanthi bahan bermutu tinggi lan pakaryan sing apik, sekring WESTKING NH nyedhiyakake jaminan keamanan sing dipercaya kanggo transmisi lan distribusi tenaga. Sajrone nggunakake, manungsa waé kudu mbayar kanggo deteksi lan pangopènan kanggo mesthekake kondisi apik saka saben komponen, mesthekake operasi aman saka peralatan electrical.
