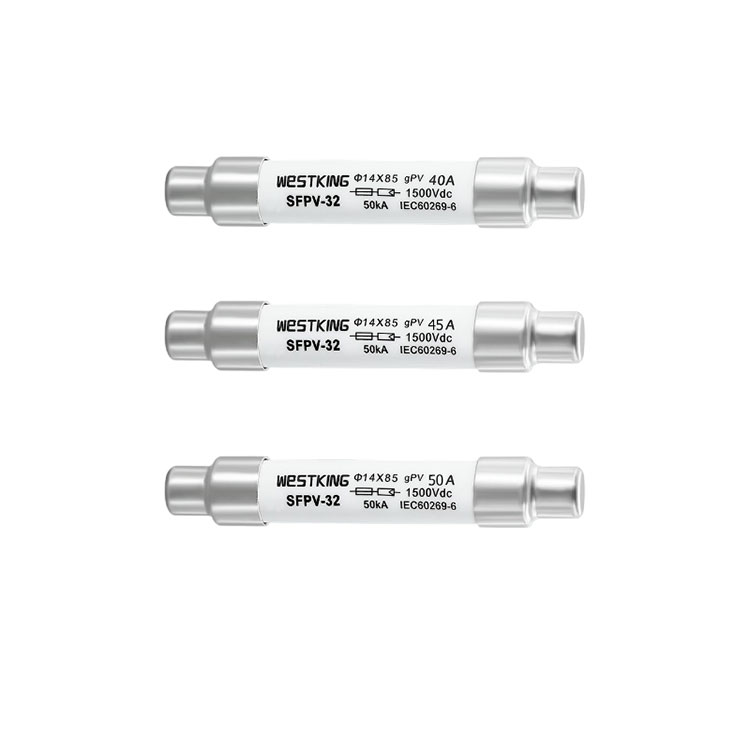

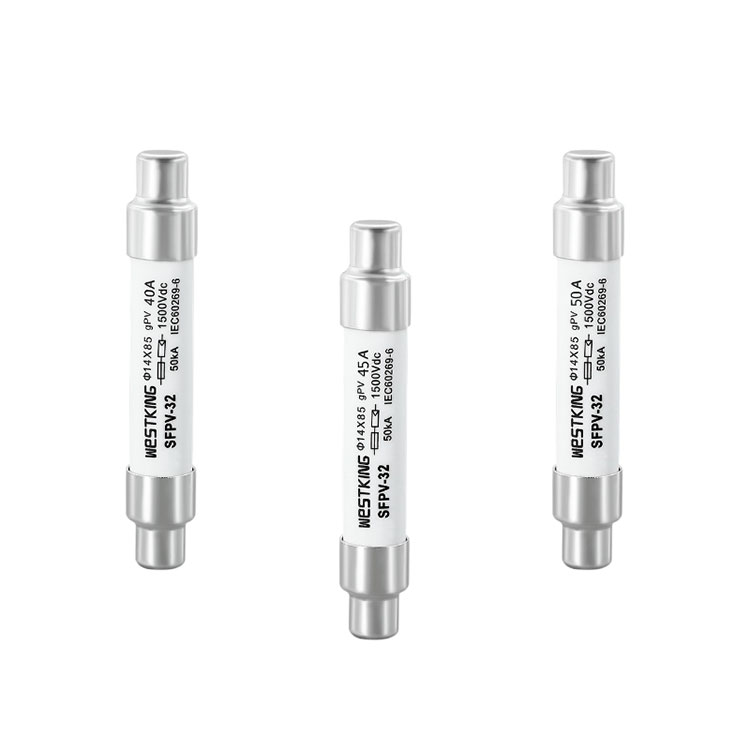

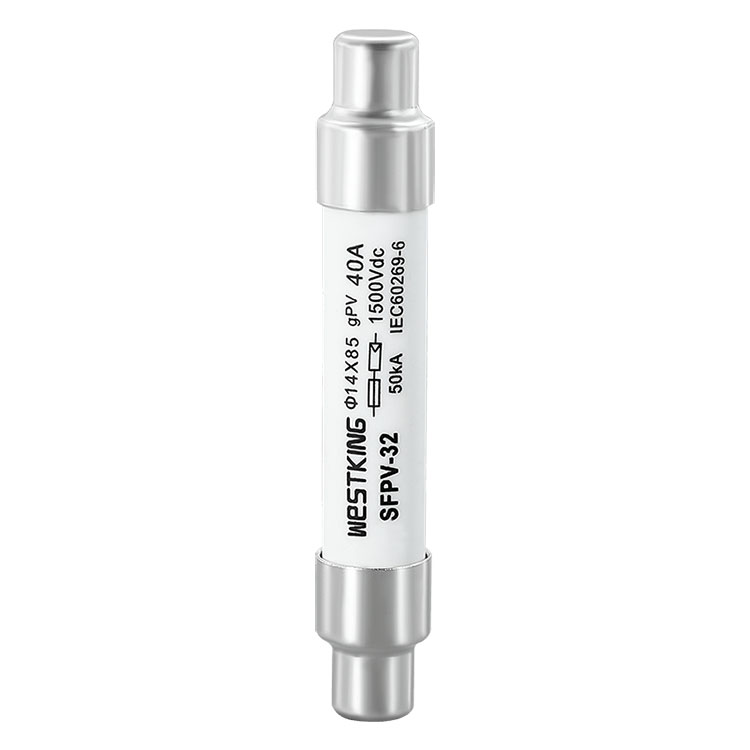

10/14x85 GPV 1500VDC Fuse Link

Pengenalan Fuse Link 10/14x85mm gPV 1500VDC10/14x85 GPV 1500VDC Fuse Linktandha extension saka expansion saiki ing seri 10X85mm Fuse pranala. Kanthi arus maksimal 50A, kanthi efektif nyukupi kabutuhan akeh pembangkit listrik fotovoltaik skala gedhe. Kabeh pranala sekring nuduhake dawa seragam 85mm lan nggunakke basa photovoltaic SFPV-32BX, mesthekake kompatibilitas rapi karo seri 10X85mm ana.

Kirim Pitakonan

Deskripsi Produk

10/14x85mm gPV 1500VDC Fuse Link10/14x85 GPV 1500VDC Fuse Linkpunika extension saka 10X85mm Fuse pranala expansion saiki, karo maksimum dirating saiki 50A. Iki nyukupi panjaluk akeh pembangkit listrik fotovoltaik skala gedhe. Kabeh pranala sekring duwe dawa 85mm lan nggunakake basa photovoltaic padha, SFPV-32BX, minangka 10X85mm.

10/14x85 GPV 1500VDC Fuse Linkdata teknis

voltase Rated:	1500Vdc utawa 1200Vdc
•Arus sing dirating:	25A...50A
•Kategori panggunaan:	gPV
• Kapasitas pecah sing dirating:	50 kA
• Rating interupsi minimal:	1,35 · Ing
•Arus non fusing:	1,13 Ing
• Suhu panyimpenan:	-40°C ... 90°C
• Suhu operasi:	-40°C ... 85°C

• Yen suhu sekitar luwih dhuwur tinimbang 25 ° C, waca grafik koefisien koreksi suhu sekring WESTKING lan manual pangguna.

10/14x85 GPV 1500VDC Fuse LinkStandar

IEC/EN 60269-1 Link sekring - Keperluan umum

IEC/EN 60269-6 Link sekring kanggo sistem fotovoltaik solar

Link sekring fotovoltaik UL248-19

RoHS Compliant

10/14x85 GPV 1500VDC Fuse LinkFITUR UTAMA / KAluwihan

Low-multiplier overload saiki bisa micu

Nggunakake keramik dhuwur-alumina

konsumsi daya kurang

Unsur sekring nganggo Toshiba saka Jepang, kanthi karakteristik fusing stabil

10/14x85 GPV 1500VDC Fuse LinkAPLIKASI

Nawakake proteksi inline kanggo modul PV

Becik kanggo aplikasi kothak combiner

Cocog kanggo digunakake ing kabeh sistem photovoltaic

Nyedhiyakake proteksi tingkat string / array kanggo sistem PV

Bisa dianggo kanthi lancar karo inverter lan pengontrol daya baterei

Sertifikasi

is09001 iatf16949

TUV CE

asale

Cina

10/14x85 GPV 1500VDC Fuse LinkKARAKTERISTIK LISTRIK

Rated Saiki	I2t (A2s)		Daya mundhut (w) 1.0 Ing	Bobot resik
Rated Saiki	Lebur	Mbusak	Daya mundhut (w) 1.0 Ing	Bobot resik
25A	5	16	0.9	31 g
30A	380	1400	5.6
32A	390	1800	6.3
35A	410	2000	7.4
40A	460	2450	8.5
45A	530	3200	9.6
50A	600	3800	10.5

ciri t-I

Ukuran (mm)

Basis FUSE sing kompatibel

grafik koefisien koreksi suhu

katrangan:

1.Sekring beroperasi kanthi normal ing kisaran suhu -5 ° C nganti 40 ° C, lan ora ana koreksi tambahan sing dibutuhake.

2. Kondisi panggunaan sing diidini yaiku -40 ° C nganti 85 ° C.

3. Ing sawetara kahanan panggunaan sing diidini, deleng tabel iki.

Ing lapangan pembangkit listrik fotovoltaik solar lan pembangkit listrik fotovoltaik skala gedhe, sekring kualitas WESTKING nduweni peran penting. Minangka wakil saka industri sekring China, WESTKING nawakake seri sekring cocok kanggo sistem photovoltaic, menehi pangayoman banget lan linuwih. Sekring iki utamane digunakake kanggo nglindhungi modul fotovoltaik, inverter, kabel, lan sistem distribusi, kanthi karakteristik cepet-fusi sing nyegah karusakan peralatan lan bebaya safety. Kajaba iku, sekring WESTKING duwe arus fusing sing sithik, nyuda tingkat kegagalan sistem. Pembangkit listrik fotovoltaik skala gedhe kudu nimbang faktor kayata kapasitas sekring, voltase dirating, lan kacepetan fusing nalika milih sekring sing cocog. Sekring WESTKING kanthi efektif nyuda kerugian kesalahan lan ningkatake efisiensi pembangkit listrik. Ing aplikasi praktis, perlu kanggo mriksa lan ngganti sekring kanthi rutin. Nalika industri pembangkit listrik fotovoltaik global berkembang, panjaluk sekring bermutu bakal tuwuh. Minangka produsen sekring terkemuka ing China, WESTKING bakal terus ningkatake kinerja produk kanggo nyukupi kabutuhan sekring fotovoltaik sing digunakake ing kahanan kerja sing luwih rumit.
