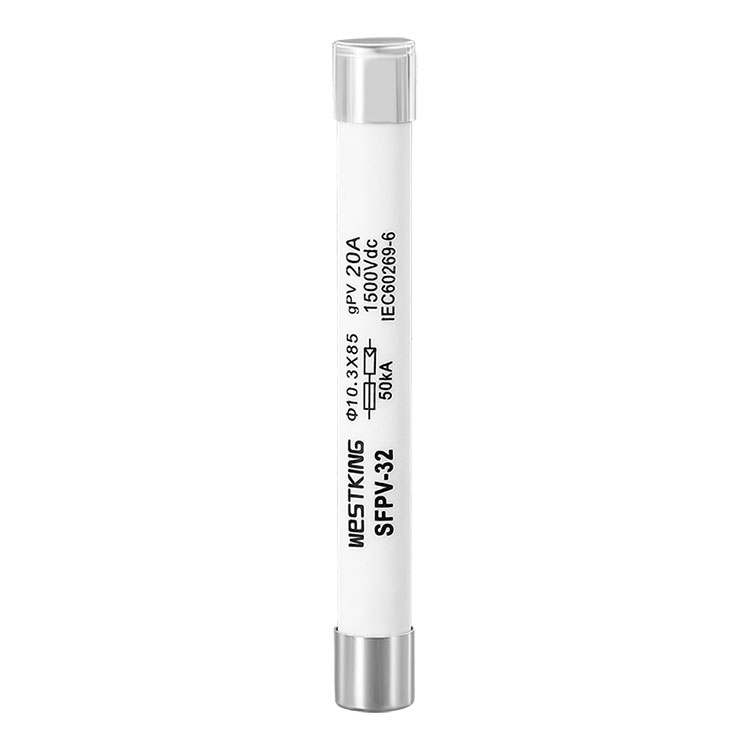

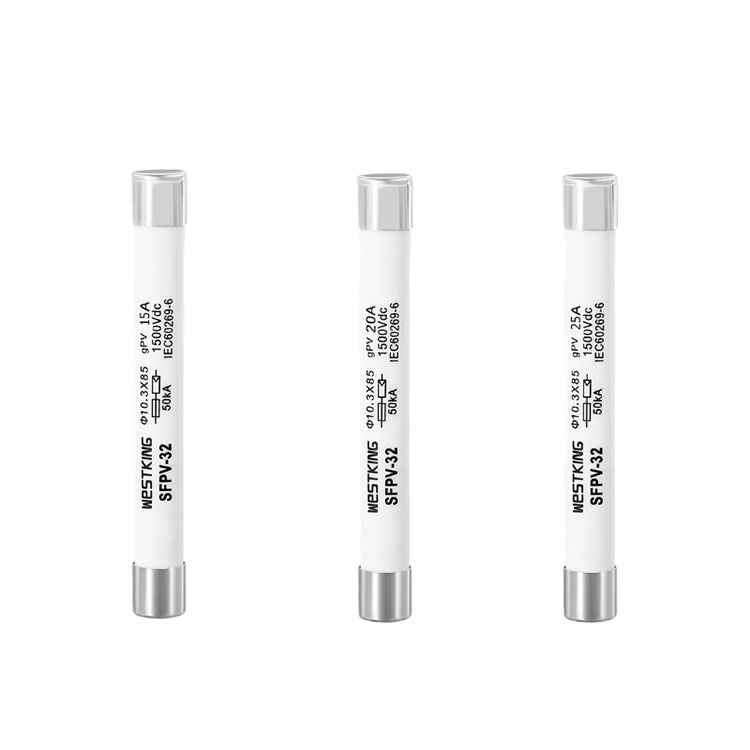

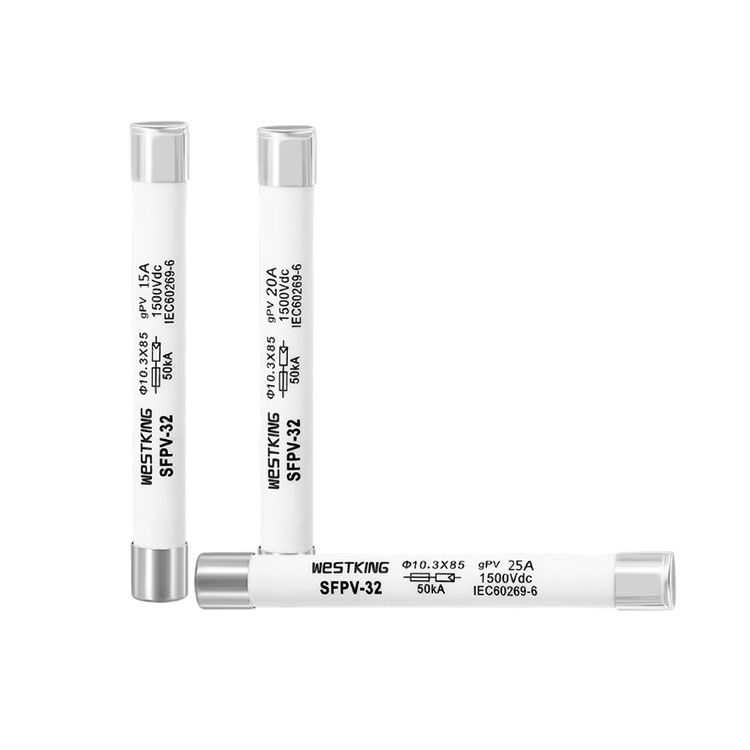

10x85mm GPV 1500VDC Fuse Link

Digawe kanggo nahan kahanan sistem fotovoltaik sing ketat, seri sekring WESTKING SOLAR 10X85mm Photovoltaic (PV)10x85mm GPV 1500VDC Fuse Linkjumeneng minangka bukti kakuwatan. Sekring kasebut wis ngalami tes siklus ekstensif lan duwe sertifikasi TUV lan CE, sing mbuktekake linuwih lan tundhuk karo standar industri.

Kirim Pitakonan

Deskripsi Produk

WESTKING's SOLAR 10X85mm Photovoltaic (PV) seri sekring dirancang khusus kanggo tahan suhu atos lan siklus saiki saka sistem photovoltaic. Sekring iki wis ngalami uji siklus sing ketat lan entuk sertifikasi TUV lan CE. Tutup logam ing ujung loro diolah nganggo plating perak, lan bagean keramik digawe saka keramik alumina dhuwur, njamin resistensi voltase dhuwur lan busur dhuwur. Sekring 1500VDC-dirating iki dirancang kanggo kapasitas bejat minimal kurang ing 1,35 kaping saiki dirating, saéngga kanggo gangguan sirkuit aman ing kahanan saiki kurang-fault khas.

10x85mm GPV 1500VDC Fuse Linkdata teknis

voltase Rated:	1500Vdc utawa 1200Vdc
•Arus sing dirating:	2A...25A
•Kategori panggunaan:	gPV
• Kapasitas pecah sing dirating:	50 kA
• Rating interupsi minimal:	1,35 · Ing
•Arus non fusing:	1,13 Ing
• Suhu panyimpenan:	-40°C ... 90°C
• Suhu operasi:	-40°C ... 85°C

Standar

IEC/EN 60269-1 Link sekring - Keperluan umum

IEC/EN 60269-6 Link sekring kanggo sistem fotovoltaik solar

Link sekring fotovoltaik UL248-19

RoHS Compliant

10x85mm GPV 1500VDC Fuse LinkFITUR UTAMA / KAluwihan

Tahan kejut saiki

Tolerates lingkungan suhu dhuwur lan kurang

Tambah suhu sing sithik, umur dawa

Njamin kinerja sing dipercaya sanajan ing suhu sing ekstrim

10x85mm GPV 1500VDC Fuse LinkAPLIKASI

Proteksi in-line kanggo modul PV Kompatibel karo inverter lan pengontrol daya baterei

Cocog kanggo aplikasi kothak combiner

Ditrapake kanggo kabeh sistem photovoltaic

Nyedhiyakake pangayoman ing tingkat string / array sistem PV

10x85mm GPV 1500VDC Fuse LinkSertifikasi

is09001 iatf16949

TUV CE

asale

Cina

KARAKTERISTIK LISTRIK

Rated Saiki	I2t (A2s)		Daya mundhut (w) 1.0 Ing	Bobot resik
Rated Saiki	Lebur	Mbusak	Daya mundhut (w) 1.0 Ing	Bobot resik
2A	3.5	12	1.5	19g
3A	8	18	1.8
4A	16	35	2
5A	30	66	2.1
6A	46	130	2.3
8A	55	200	2.7
10A	70	270	3.2
12A	95	360	3.5
15A	130	400	4.0
20A	220	750	4.8
25A	350	1000	5.0

ciri t-I

Ukuran (mm)

Basis FUSE sing kompatibel

grafik koefisien koreksi suhu

katrangan:

1.Sekring beroperasi kanthi normal ing kisaran suhu -5 ° C nganti 40 ° C, lan ora ana koreksi tambahan sing dibutuhake.

2. Kondisi panggunaan sing diidini yaiku -40 ° C nganti 85 ° C.

3. Ing sawetara kahanan panggunaan sing diidini, deleng tabel iki.

Komponen inti sekring fotovoltaik Westking, unsur sekring, dirancang lan dikembangake kanthi mandiri dening perusahaan, lan diprodhuksi dening cetakan cetakan kanthi tliti dhuwur. Sekring duwe sawetara saluran sempit, sing njamin akurasi sekring. Iki beda karo akeh pabrik sing nggunakake teknologi nglereni laser. Prinsip pemotongan laser yaiku nyawiji sekring ing suhu sing dhuwur, sing nyebabake sekring rusak kanthi suhu dhuwur sapisan, lan nyuda umur layanan. Bisa uga ana pra-lebur lan fenomena leleh ora normal. Westking tansah netepi safety lan linuwih minangka inti, lan mrodhuksi sekring kualitas dhuwur, saéngga kanggo dandan konversi energi luwih.
