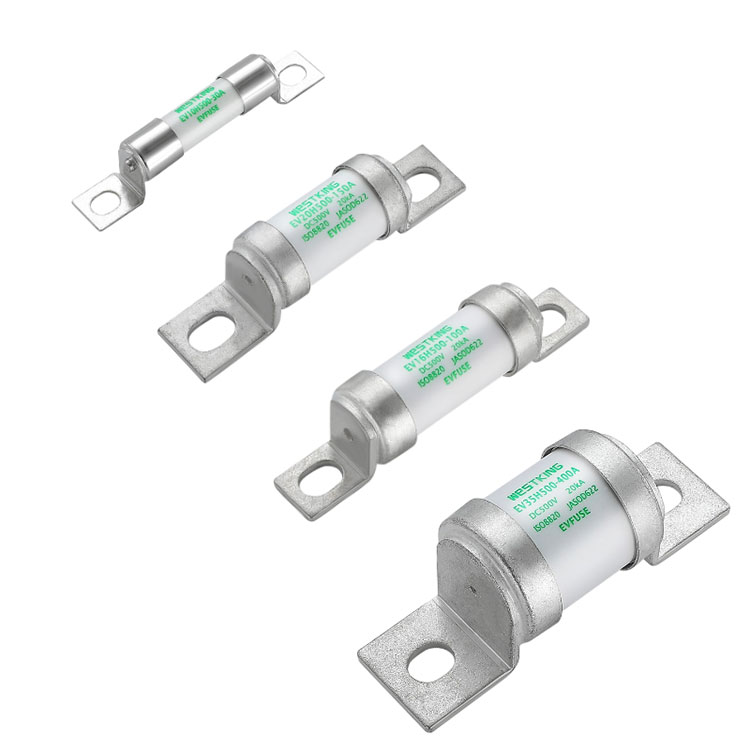

H EV Fuse 500VDC Series

Seri Westking EVFUSE® dirancang kanggo kendaraan listrik (EV) kanthi voltase Tipe H, 500VDCH EV Fuse 500VDC Series. Padha cocok kanggo nglindhungi paket baterei kendaraan listrik kanthi voltase kurang saka utawa padha karo 500VDC, sing umum digunakake ing kendaraan penumpang. Struktur lan karakteristik sekring kasebut kanthi lengkap tundhuk karo kondisi aplikasi kendaraan listrik energi anyar, kanthi struktur pengencang bolted lan bahan keramik suhu dhuwur alumina dhuwur. Sekring iki nawakake kompaksi sing unggul ing pasar, resistensi dampak, lan fungsi simulasi daya tahan seumur hidup, nyedhiyakake proteksi DC kanthi kinerja dhuwur kanggo sistem drive, tambahan, lan baterei.

Kirim Pitakonan

Deskripsi Produk

WESTKING 500VDC BATERAI PACK SEKRINGH EV Fuse 500VDC Seriesnyedhiyakake proteksi sing bisa dipercaya lan aman kanggo kendaraan listrik, tahan kanggo geter lan bisa nahan suhu dhuwur lan sithik. Minangka salah sawijining pilihan utama kanggo kendaraan listrik energi anyar ing pasar China, sekring kasebut nuduhake kinerja lan linuwih sing luar biasa ing macem-macem skenario, njamin keamanan lan stabilitas kanggo transportasi sing lestari.

data teknis

Jinis	voltase dirating	Dirating arus
EV10H500-(Amp)	500VDC	10A-50A
EV16H500-(Amp)	500VDC	20A-100A
EV20H500-(Amp)	500VDC	50A-150A
EV35H500-(Amp)	500VDC	200-400A

•Kategori panggunaan:	gEV
Kapasitas pecah sing dirating:	20 kA
•Konstanta wektu:	2±0,5ms
•Suhu lingkungan:	-40°C ... 125°C

Katrangan Bahan:

1- Tabung sekring nganggo keramik alumina 95% kanthi kekuatan dhuwur,

2- Unsur sekring nggunakake bahan Jepang sing diimpor lan ngalami stamping sing tepat.

Proses Struktural:

1- Bagian tembaga logam diikat lan dilas maneh;

2- Pasir kuarsa internal nganggo proses perawatan curing unik saka WESTKING, nyegah detasemen produk lan semprotan busur sing disebabake kesalahan garis sajrone operasi dinamis.

Standar

ISO8820-8

Entuk D622

Diprodhuksi miturut sistem kualitas ITAF16949 kanggo tundhuk karo syarat otomotif

RoHS tundhuk

Pranyatan REACH kasedhiya yen dijaluk

FITUR UTAMA / KAluwihan

Resistance kuwat kanggo mundhak saiki

Toleransi kahanan nyopir sing atos

Karakteristik fusing sing aman lan dipercaya

pangayoman pindho marang kakehan lan short circuit

Munggah suhu sing sithik lan konsumsi daya, nambah jangkoan baterei

Kapasitas mecah dhuwur

APLIKASI

Proteksi paket baterei

BDU lan PDU

Baterei Junction Box kanggo auxiliary

IKI / KABEH

Panyimpenan Energi Listrik

Pangisi daya baterei

Proteksi paket Supercapacitor

Proteksi serep kanggo relay DC / disconnector / ngalih

Maintenance Safety Disconnect (MSD)

Sertifikasi

is09001 iatf16949

asale

Cina

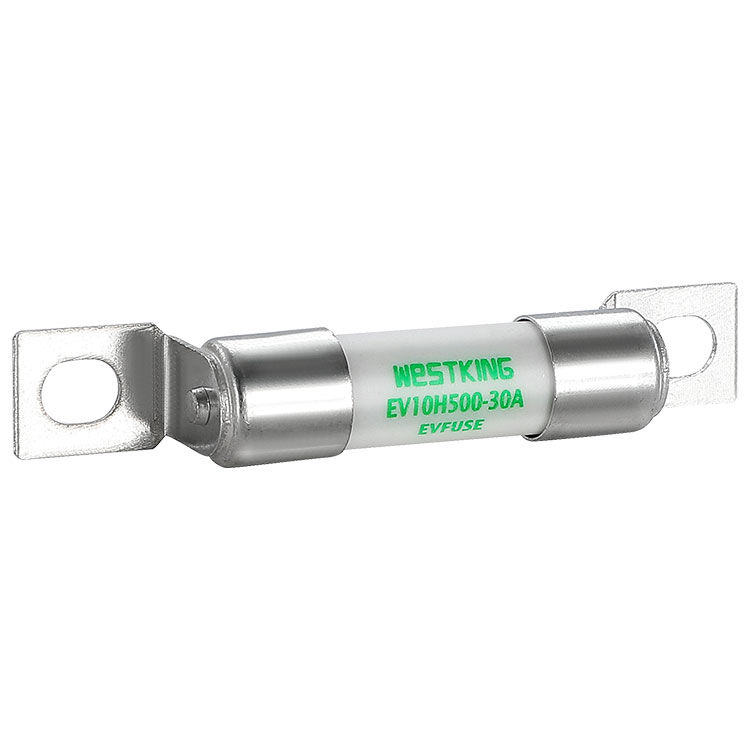

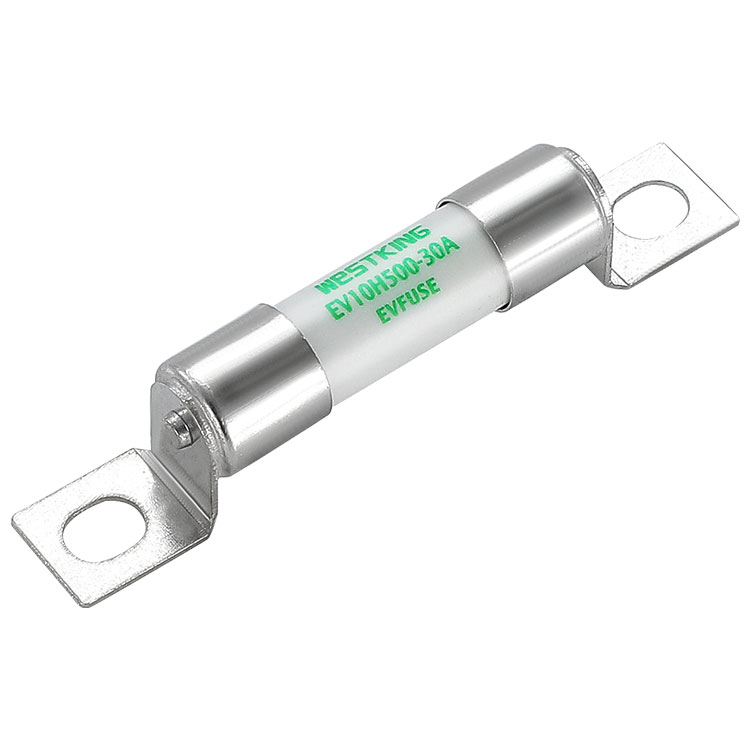

EV FUSE 500VDC EV10H500 proteksi kanggo EV lan baterei

Jinis	I2t (A2s)		mundhut daya 0,5 ing (w)	bobot net (g)
Jinis	Lebur	Mbusak	mundhut daya 0,5 ing (w)	bobot net (g)
EV10H500﹣10A	350	420	0.60	12.34
EV10H500﹣12A	430	650	0.65
EV10H500﹣16A	670	1280	0.75
EV10H500﹣20A	800	1520	0.80
EV10H500﹣25A	960	1820	1.00
EV10H500﹣30A	1200	2100	1.20
EV10H500﹣35A	1350	2600	1.50
EV10H500﹣40A	1645	3250	2.10
EV10H500﹣50A	2560	4896	3.20

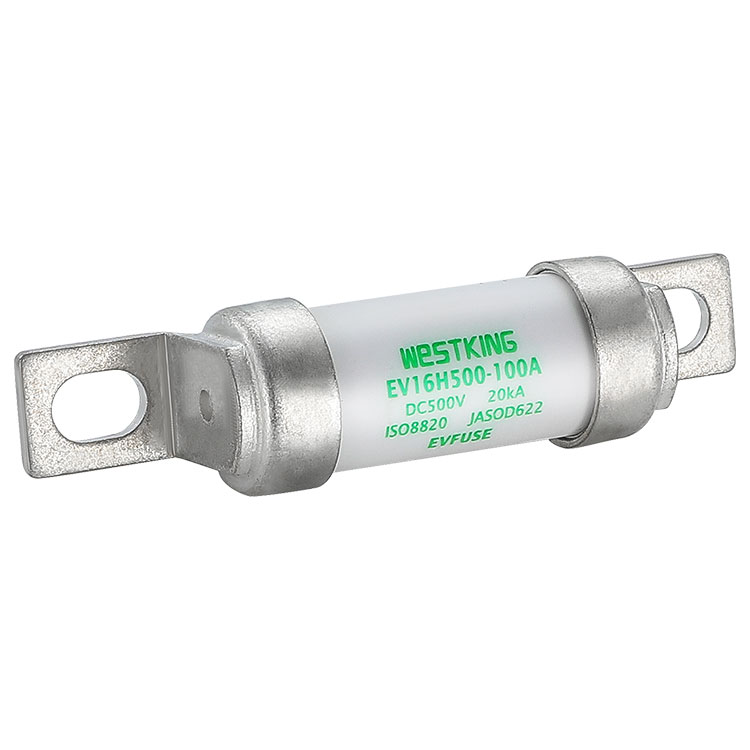

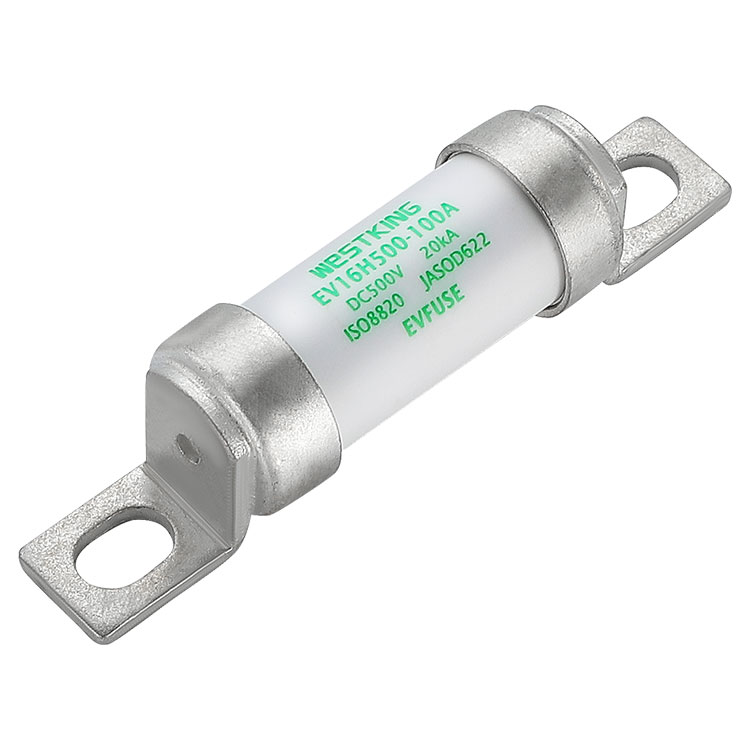

EV FUSE 500VDC EV16H500 proteksi kanggo EV lan baterei

Jinis	I2t (A2s)		mundhut daya 0,5 ing (w)	bobot net (g)
Jinis	Lebur	Mbusak	mundhut daya 0,5 ing (w)	bobot net (g)
EV16H500-20A	650	2800	1.2	43.83
EV16H500-25A	1050	4000	1.5
EV16H500-32A	1700	6300	1.8
EV16H500-40A	3000	8500	2.0
EV16H500-50A	5850	15600	2.5
EV16H500-60A	8500	24500	2.8
EV16H500-70A	10250	38000	3.0
EV16H500-80A	14500	57600	3.2
EV16H500-100A	21000	76000	3.5

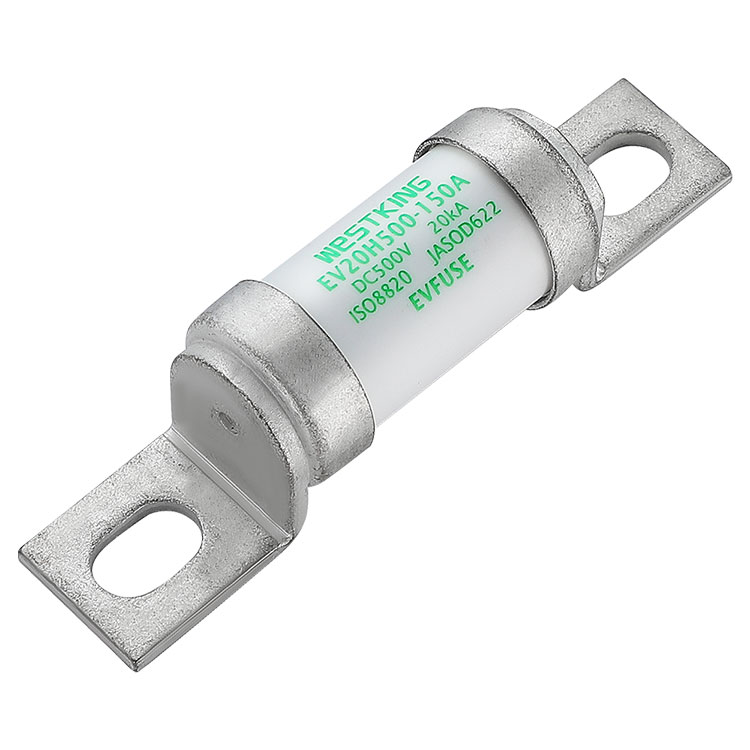

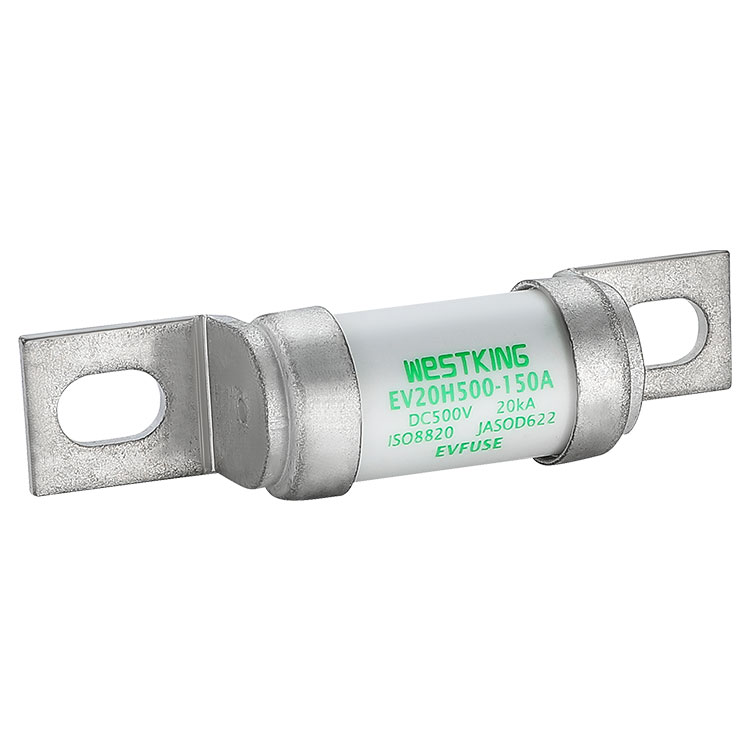

EV FUSE 500VDC EV20H500 proteksi kanggo EV lan baterei

Jinis	I2t (A2s)		mundhut daya 0,5 ing (w)	bobot net (g)
Jinis	Lebur	Mbusak	mundhut daya 0,5 ing (w)	bobot net (g)
EV20H500﹣50A	380	750	1.10	85.6
EV20H500﹣60A	550	1100	1.40
EV20H500﹣70A	750	1500	1.58
EV20H500﹣80A	930	2280	1.80
EV20H500﹣100A	1500	3010	2.30
EV20H500﹣125A	1410	4202	3.10
EV20H500﹣150A	2010	6100	3.68

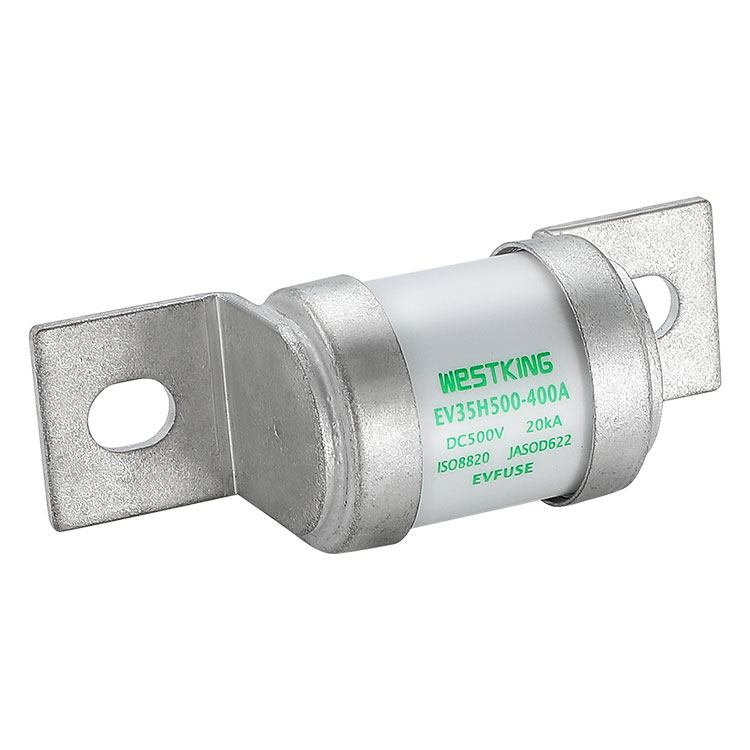

EV FUSE 500VDC EV35H500 proteksi kanggo EV lan baterei

Jinis	I2t (A2s)		mundhut daya 0,5 ing (w)	bobot net (g)
Jinis	Lebur	Mbusak	mundhut daya 0,5 ing (w)	bobot net (g)
EV35H500﹣200A	3250	27000	6.20	226
EV35H500﹣250A	6000	48500	6.90
EV35H500﹣300A	7100	60000	7.80
EV35H500﹣350A	11500	90500	8.80
EV35H500﹣400A	15000	110000	10.20

EV FUSE t-I karakteristik

grafik koefisien koreksi suhu

katrangan:

1.Sekring beroperasi kanthi normal ing kisaran suhu -5 ° C nganti 40 ° C, lan ora ana koreksi tambahan sing dibutuhake.

2. Kondisi panggunaan sing diidini yaiku -40 ° C nganti 85 ° C.

3. Ing sawetara kahanan panggunaan sing diidini, deleng tabel iki.

Ayo kita ngenalake sampeyan menyang WESTKING EVFUSE, struktur sekring EV sing aman lan dipercaya kudu kaya mangkene

1-Tutup pungkasan logam lan sikil tembaga ungu diikat lan dilas maneh kanggo mesthekake yen ora bakal tiba amarga geter.

2-Tabung sekring digawe saka keramik dhuwur-alumina, kang tahan impact busur listrik lan ora deform ing suhu dhuwur.

3-Elemen sekring dicap kanthi presisi saka bahan campuran Jepang sing diimpor, njamin daya tahan kanggo kejut saiki.

4-Medium pemadam busur yaiku pasir kuarsa kemurnian dhuwur, sing diresiki lan diproses kanthi selektif.

5-Proses ngobati sing dikembangake dening WESTKING digunakake kanggo ndandani wedhi kuarsa, nyegah unsur sekring ditarik dening getaran lan kanthi efektif nyuda intensitas pengaruh busur listrik.

6-Sawijining gangguan digunakake kanggo tutup mburi njero lan njaba kanggo nyuda resistensi.
