H EV Fuse 750VDC Series

Sekring H-jinis lan J-jinis mungguh optimized kanggo skenario aplikasi beda. Sekring H-jinis, kanthi desain sing kompak lan ukuran cilik, cocog banget kanggo kendaraan listrik ukuran cilik kanthi papan sing winates. Sekring J-jinis, Nanging, luwih gedhe ing ukuran lan nduweni daya mbeta saiki luwih, nggawe luwih cocok kanggo kendaraan listrik ukuran gedhe lan kendaraan listrik.

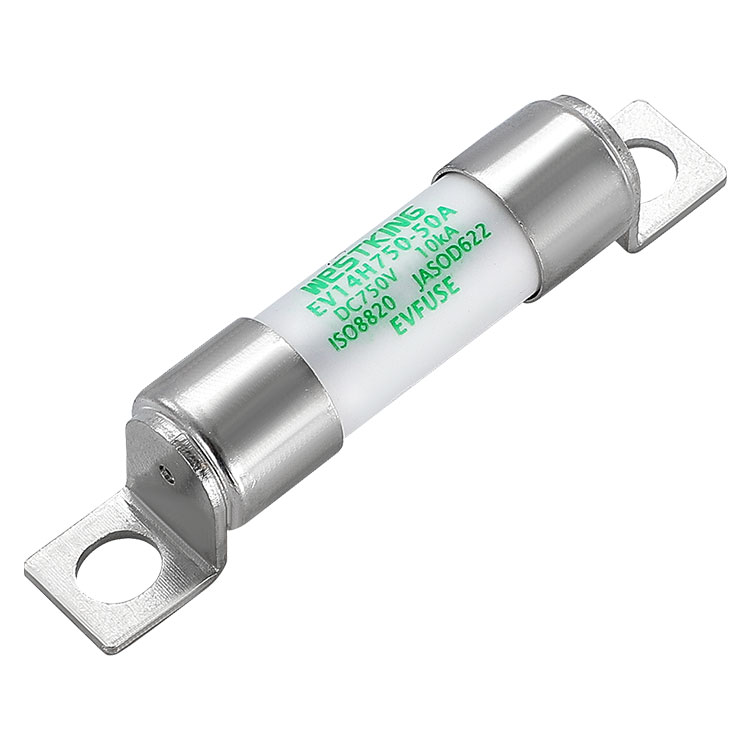

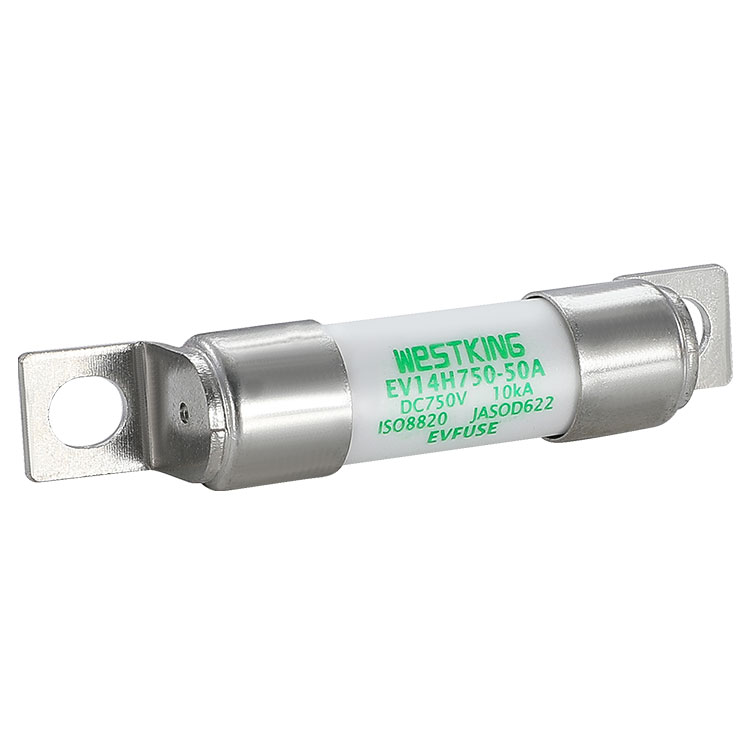

EV14H750 minangka sekring perlindungan kendaraan energi anyar sing diprodhuksi dening WESTKING, dirancang kanggo platform voltase ing ngisor 750VDC. Utamane digunakake kanggo proteksi sirkuit cabang lan duwe kisaran saiki maksimal 60A. Sekring iki nduweni ukuran cilik lan kapasitas pecah sing dhuwur, dadi pilihan sing apik kanggo kendaraan listrik

H EV Fuse 750VDC Seriesdata teknis

H EV Fuse 750VDC SeriesKatrangan Bahan:

1- Tabung sekring nganggo keramik alumina 95% kanthi kekuatan dhuwur,

2- Unsur sekring nggunakake bahan Jepang sing diimpor lan ngalami stamping sing tepat.

H EV Fuse 750VDC SeriesProses Struktural:

1- Bagian tembaga logam diikat lan dilas maneh;

2- Pasir kuarsa internal nganggo proses perawatan curing unik saka WESTKING, nyegah detasemen produk lan semprotan busur sing disebabake kesalahan garis sajrone operasi dinamis.

H EV Fuse 750VDC SeriesStandar

ISO8820-8

Entuk D622

Diprodhuksi miturut sistem kualitas ITAF16949 kanggo tundhuk karo syarat otomotif

RoHS tundhuk

Pranyatan REACH kasedhiya yen dijaluk

H EV Fuse 750VDC SeriesFITUR UTAMA / KAluwihan

Resistance kuwat kanggo mundhak saiki

Toleransi kahanan nyopir sing atos

Karakteristik fusing sing aman lan dipercaya

pangayoman pindho marang kakehan lan short circuit

Munggah suhu sing sithik lan konsumsi daya, nambah jangkoan baterei

Kapasitas mecah dhuwur

H EV Fuse 750VDC SeriesAPLIKASI

Proteksi paket baterei

BDU lan PDU

Baterei Junction Box kanggo auxiliary

IKI / KABEH

Panyimpenan Energi Listrik

Pangisi daya baterei

Proteksi paket Supercapacitor

Proteksi serep kanggo relay DC / disconnector / ngalih

Maintenance Safety Disconnect (MSD)

Sertifikasi

is09001 iatf16949

asale

Cina

EV FUSE t-I karakteristik

grafik koefisien koreksi suhu

katrangan:

1.Sekring beroperasi kanthi normal ing kisaran suhu -5 ° C nganti 40 ° C, lan ora ana koreksi tambahan sing dibutuhake.

2. Kondisi panggunaan sing diidini yaiku -40 ° C nganti 85 ° C.

3. Ing sawetara kahanan panggunaan sing diidini, deleng tabel iki.

Ayo kita ngenalake sampeyan menyang WESTKING EVFUSE, struktur sekring EV sing aman lan dipercaya kudu kaya mangkene

1-Tutup pungkasan logam lan sikil tembaga ungu diikat lan dilas maneh kanggo mesthekake yen ora bakal tiba amarga geter.

2-Tabung sekring digawe saka keramik dhuwur-alumina, kang tahan impact busur listrik lan ora deform ing suhu dhuwur.

3-Elemen sekring dicap kanthi presisi saka bahan campuran Jepang sing diimpor, njamin daya tahan kanggo kejut saiki.

4-Medium pemadam busur yaiku pasir kuarsa kemurnian dhuwur, sing diresiki lan diproses kanthi selektif.

5-Proses ngobati sing dikembangake dening WESTKING digunakake kanggo ndandani wedhi kuarsa, nyegah unsur sekring ditarik dening getaran lan kanthi efektif nyuda intensitas pengaruh busur listrik.

6-Sawijining gangguan digunakake kanggo tutup mburi njero lan njaba kanggo nyuda resistensi.
